1.电阻

一、功能以及原理

1.1 简介

电阻是电子行业最常见、应用最广泛的元器件之一，常用 R 来表示。它的单位是欧姆，用符号“Ω”来表示。在物理学中，电阻表示导体对电流阻碍作用的大小，电阻越大，对电流的阻碍作用越大。电阻元件是对电流呈现阻碍作用的耗能元件。在电路中，电阻可以限制电流的大小，防止电流过大损坏其他元件。

在电阻上有不同颜色的环形彩条，叫做色环，这样的电阻叫做色环电阻。不同颜色，不同位置的色环有着不同的意义，我们可以通过这些色环来识别这个电阻的阻值大小

1.2 分类

按照电阻外形的不同，可大致分为直插电阻、贴片电阻；
有色环的叫做色环电阻；
根据制作电阻的材料的不同可以分为金膜电阻和碳膜电阻；
如若需要大功率的电阻，制作时需要用到水泥，陶瓷等材料，这样的电阻叫做水泥电阻和陶瓷电阻；
根据电阻对不同信息的敏感程度，又可以分为热敏电阻、光敏电阻和压敏电阻。

1.3 色环电阻读数方法

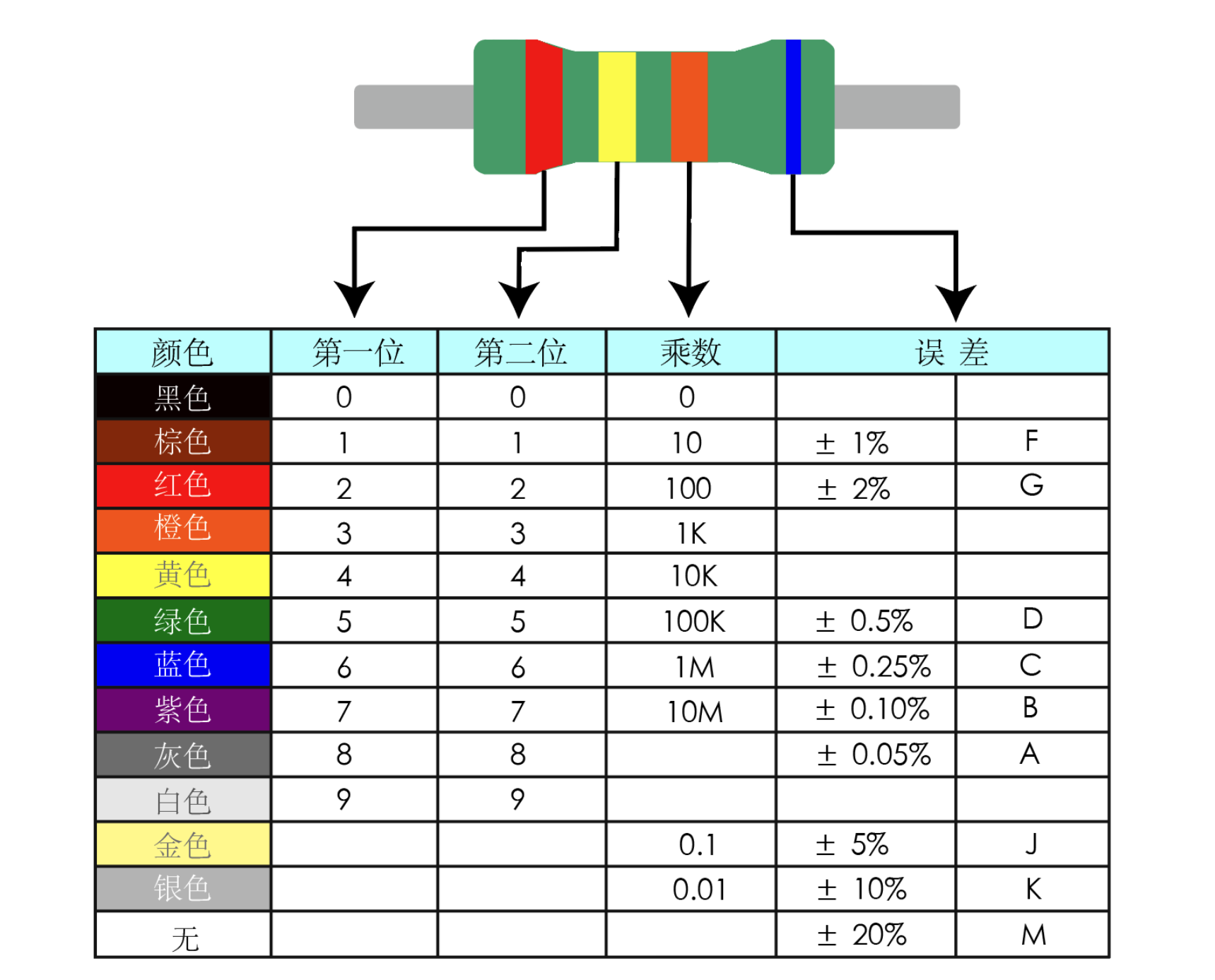

根据色环的数量不同一般分为四色环电阻和五色环电阻。每个色环所代表的含义各不相同，不同色环的颜色代表不同的数字，比如红色色环表示的是数字 2，色环不同位置代表不同的意义，比如第二个色环表示的是该电阻值得第二个有效数字。

四色环电阻读数方法：

第一个色环：第一个有效数字；

第二个色环：第二个有效数字；

第三个色环：表示倍率，也就是 10 的几次幂；

第四个色环：表示误差，即精度；

四色环电阻读数举例：假如有一个电阻上面的色环是：黄紫红棕，那么，

第一个色环：红色，代表 2;

第二个色环：黄色，代表 4;

第三个色环：橙色，代表 10 的三次方;

第四个色环：蓝色，代表 ±0.25%;

所以，这个电阻的阻值为 24×10^3=24000Ω=24K 欧姆，误差为 ±0.25%。在电阻阻值的表示中，通常习惯把 1000Ω 表示为 1K，所以 24000Ω 的电阻通常会写成 4.7K。

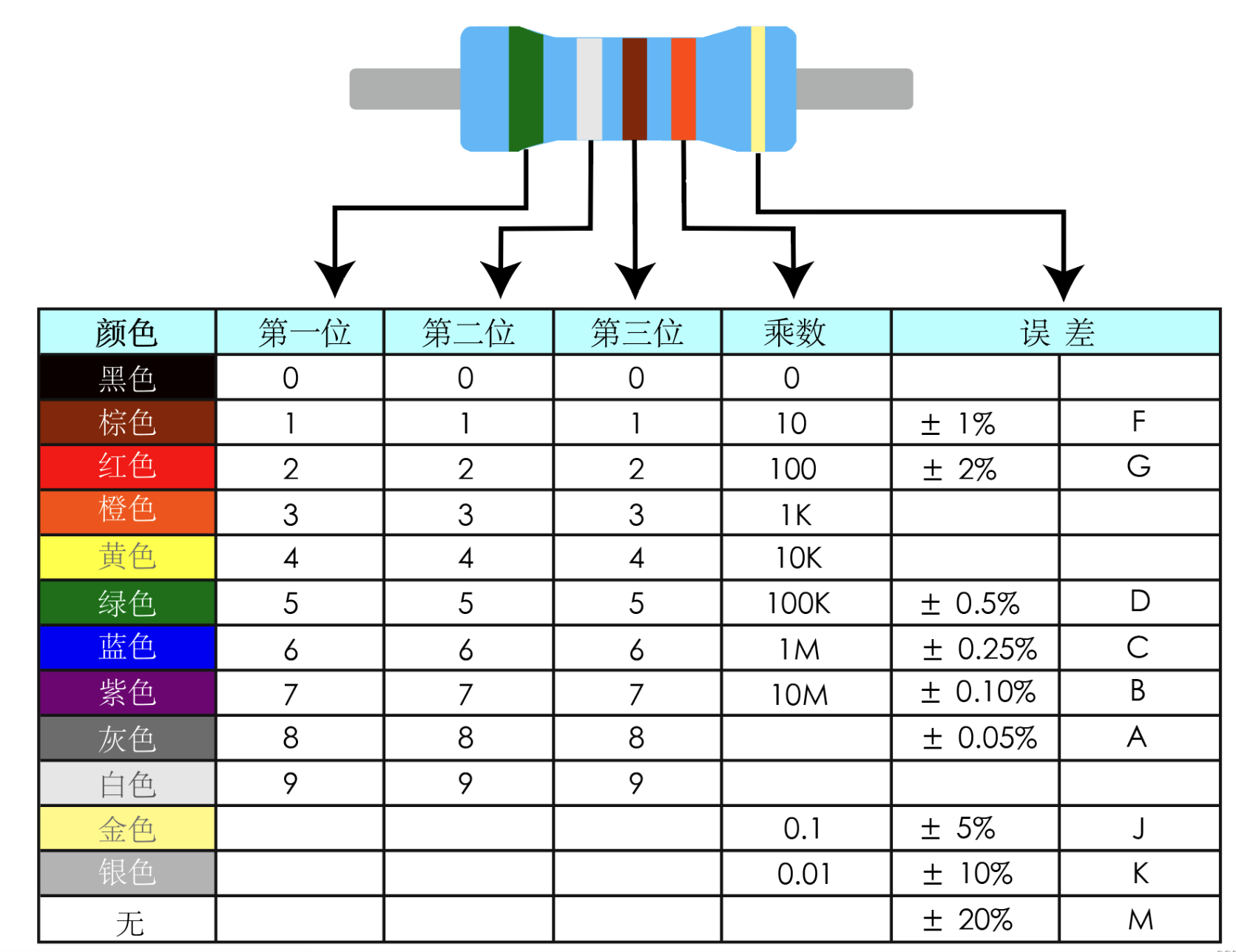

五色环电阻读数方法：

第一个色环：第一个有效数字；

第二个色环：第二个有效数字；

第三个色环：第三个有效数字；

第四个色环：表示倍率，也就是 10 的几次幂；

第五个色环：表示误差，即精度；

五色环电阻读数举例：假如有一个电阻上面的色环是：黄紫黑棕棕，那么，

第一个色环：绿色，代表 5；

第二个色环：白色，代表 9；

第三个色环：棕色，代表 1；

第四个色环：橙色，代表 10 的三次方；

第五个色环：金色，代表 ±5%；

所以，这个电阻的阻值为 591×10^3=591000Ω=591K 欧姆，误差为 ±5%。

二、引脚介绍以及对应开发板可用引脚

电阻是双向元件，电流可以任意方向通过。无论正接反接，电阻对电流的阻碍作用不变，也不会影响其性能。

引脚	功能
其中一个引脚	接开发板负极（GND）
另一个引脚	接开发板正极（3.3v/5v）

三、代码控制

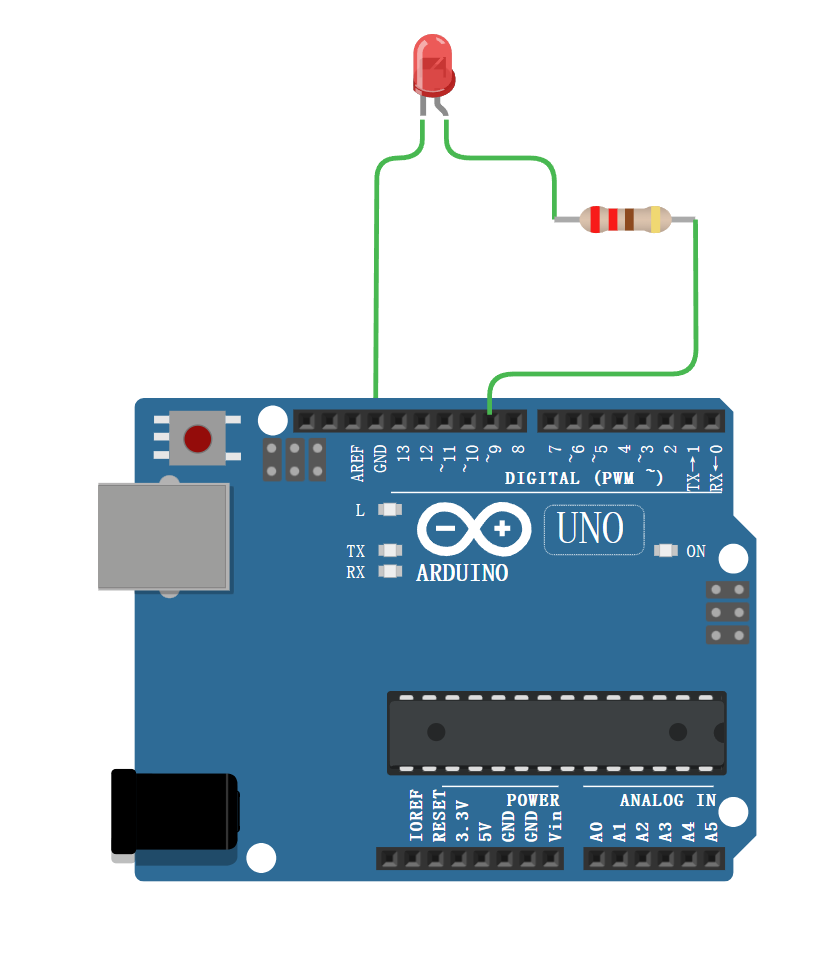

以点亮一盏 LED 灯为例，为了防止电流过大损坏其他元件，Arduino 开发板在连接一盏 LED 灯外还要连接上电阻。不同的阻值有不同的色环，我们可以实现在修改电阻阻值后，色环电阻能够有颜色的变化

3.1 文本代码

void setup() {
  Serial.begin(9600);
  pinMode(2, OUTPUT);

}

void loop() {
    digitalWrite(2, HIGH);
    delay(2 * 1000);
    digitalWrite(2, LOW);
    delay(2 * 1000);

}

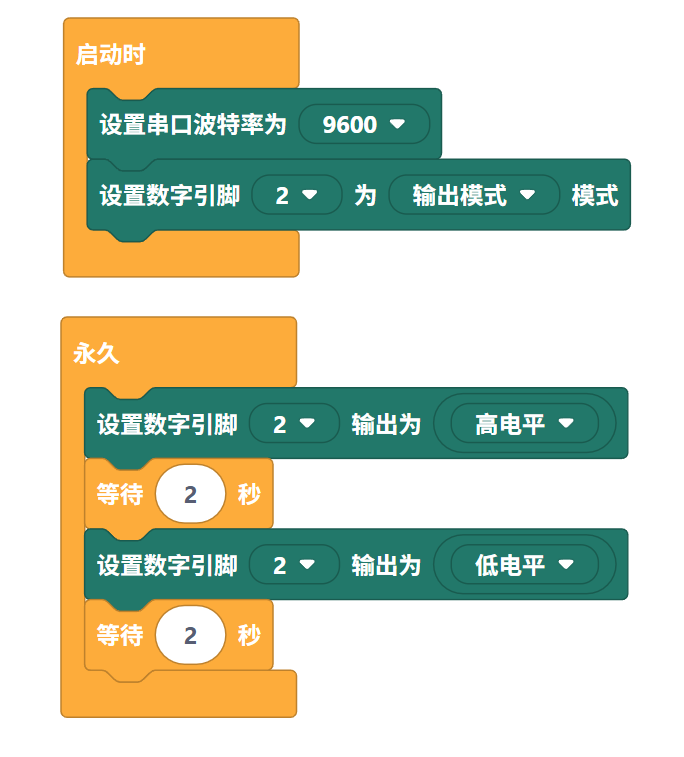

3.2 图形化代码

四、相关案例演示

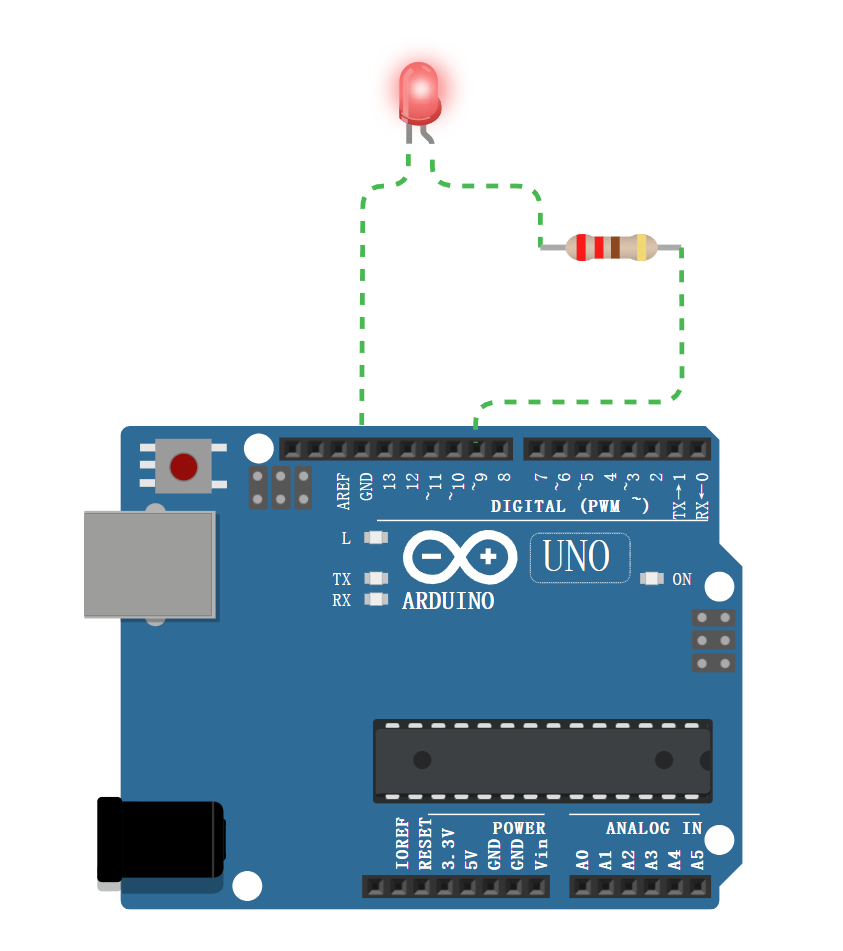

在 AI Lab 平台的精选项目中，有点亮一盏 LED 灯的操纵案例，链接如下 https://www.funcode.cc/simulate?project_id=1&type=3&share_source=0

4.1 修改电阻值

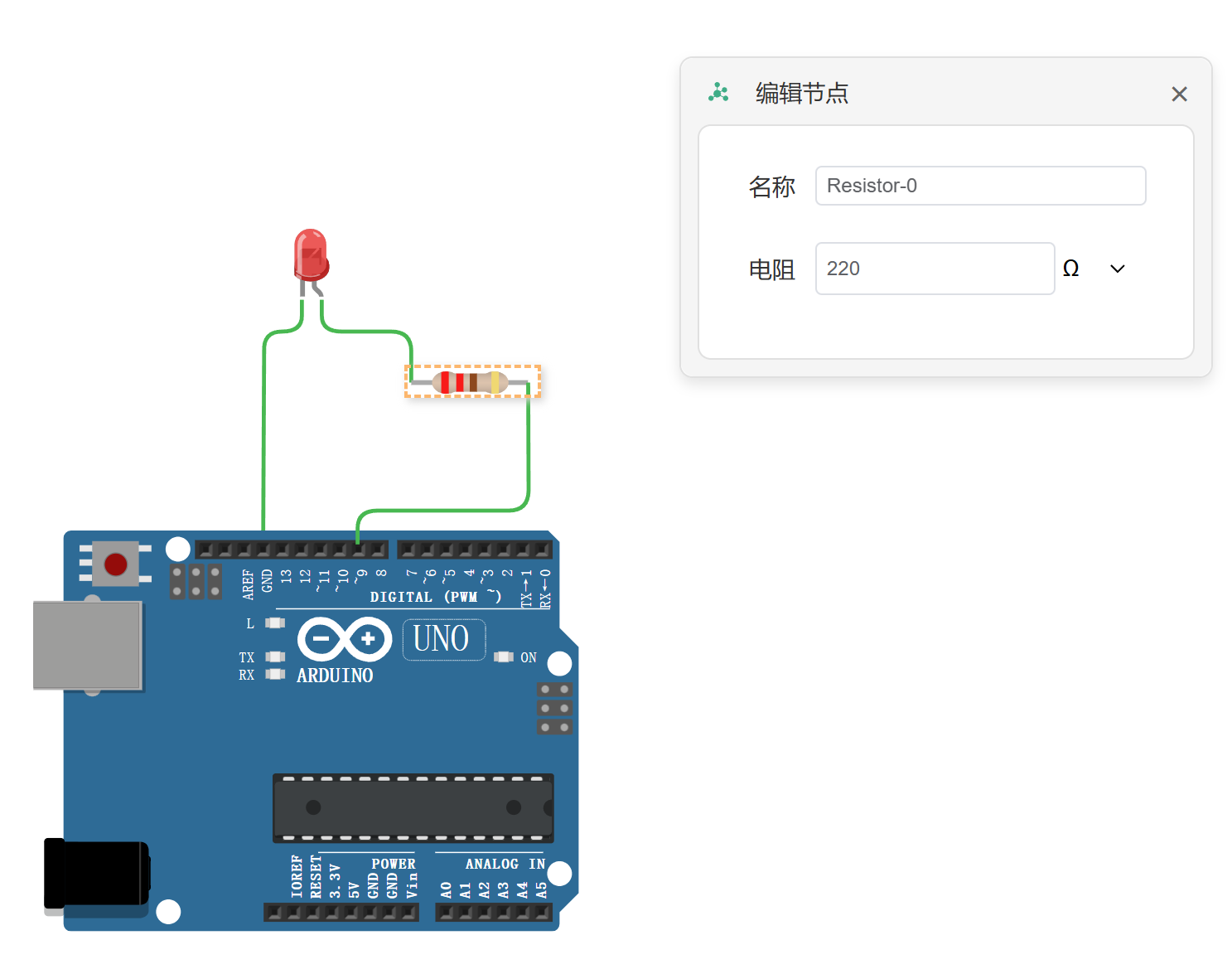

在操纵案例过程中，我们可以点击“电阻”，平台会出现修改电阻值的编辑框

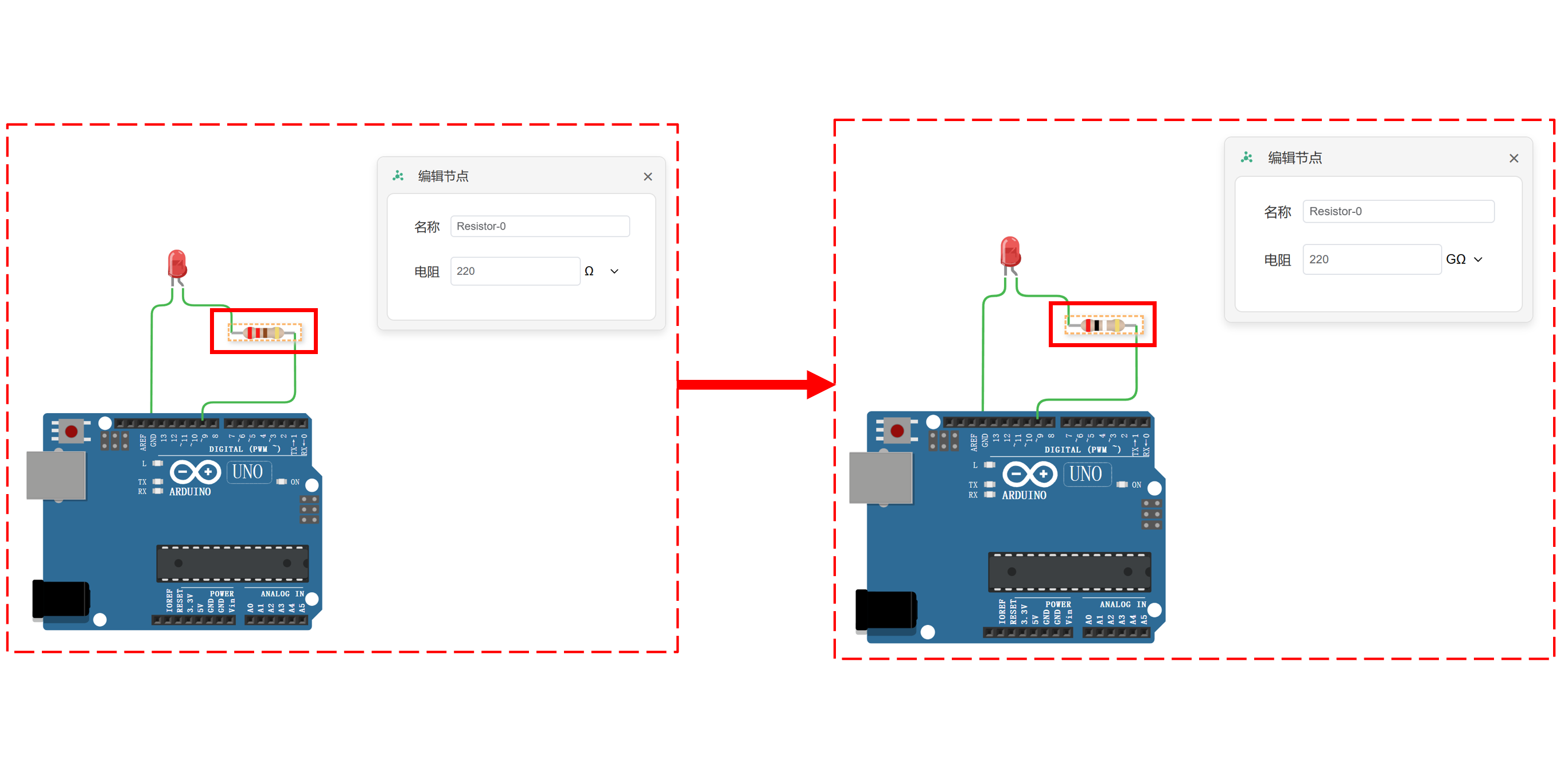

我们可以修改所需要的电阻值，在修改完电阻值后，可以看到色环颜色发生了变化
