6.led 灯珠

一、功能以及原理

原理：led 灯珠可以根据用户需求显示特定的颜色

二、引脚介绍以及对应开发板可用引脚

需要介绍每个引脚以及开发板上可用引脚，内容需要统一

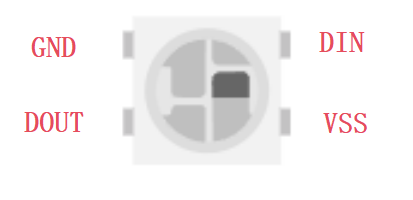

led 灯珠引脚：

GND: 接地，连接 Arduino 板的 GND

DOUT: 接收输出信号，根据输出信号变成特定颜色，连接 Arduino 板的数字引脚（0~13）

DIN：输入信号，连接 Arduino 板的数字引脚（0~13），暂不连接

VSS：电源供电，连接 Arduino 板的 5V

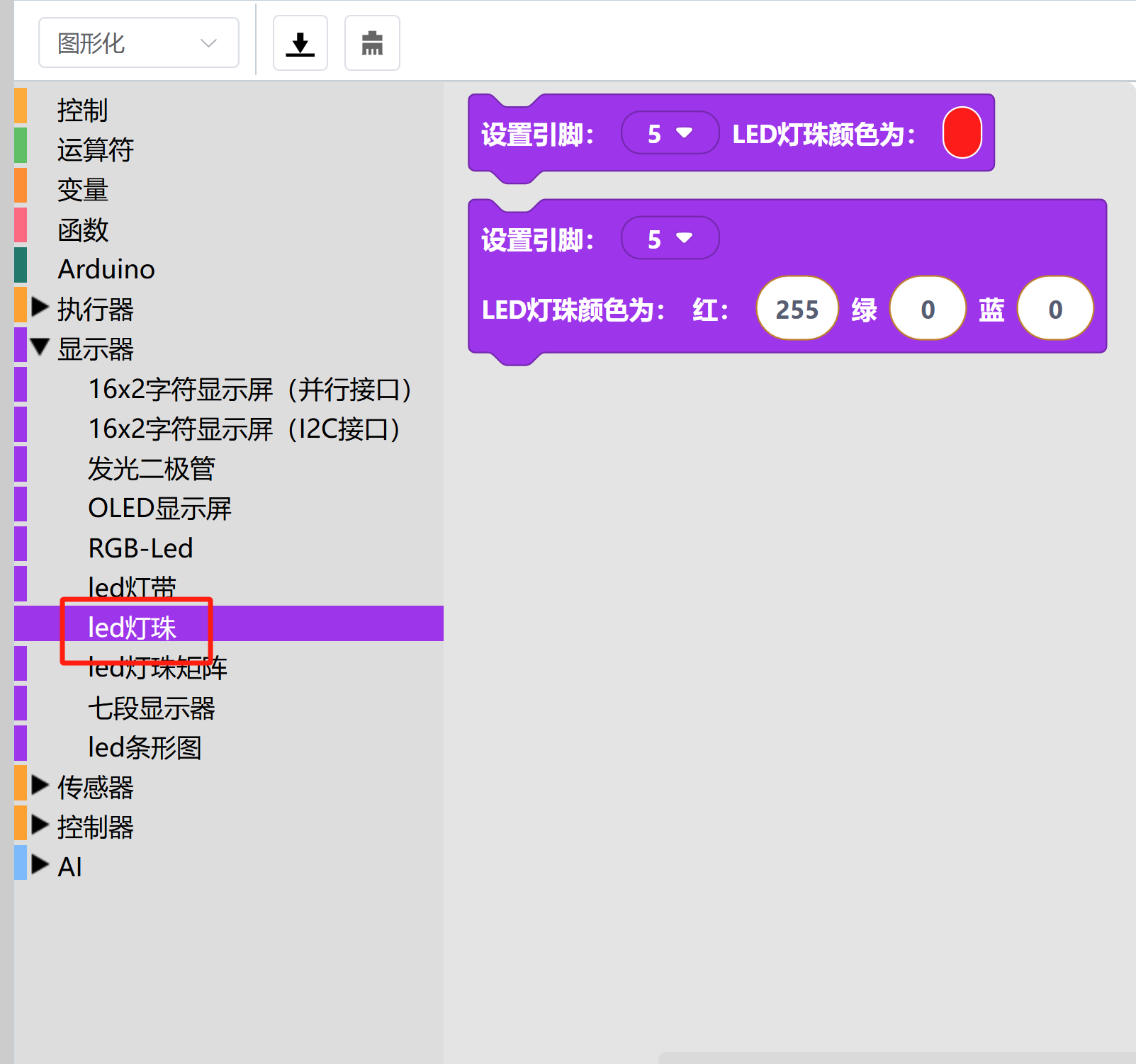

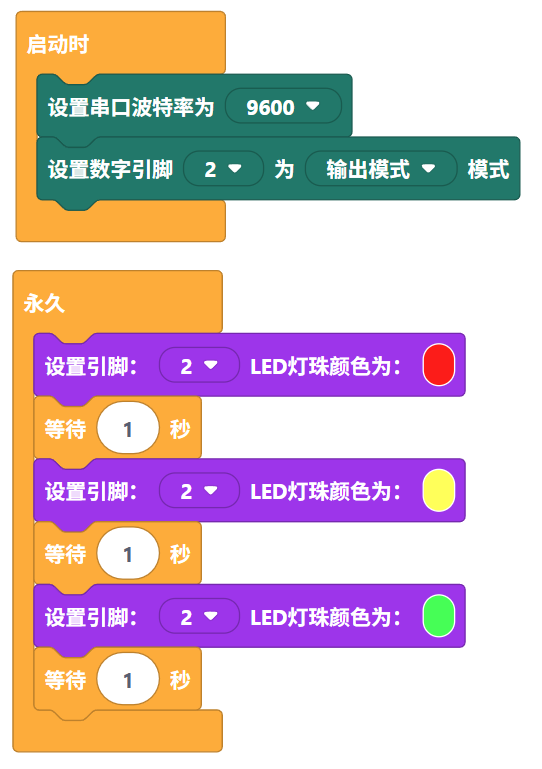

三、代码控制

导入 Adafruit_NeoPixel 库
设置 Arduino 板波特率为 9600
DOUT 引脚连接数字引脚 2，并将其设置为输出模式
每两秒变换 led 灯珠的颜色

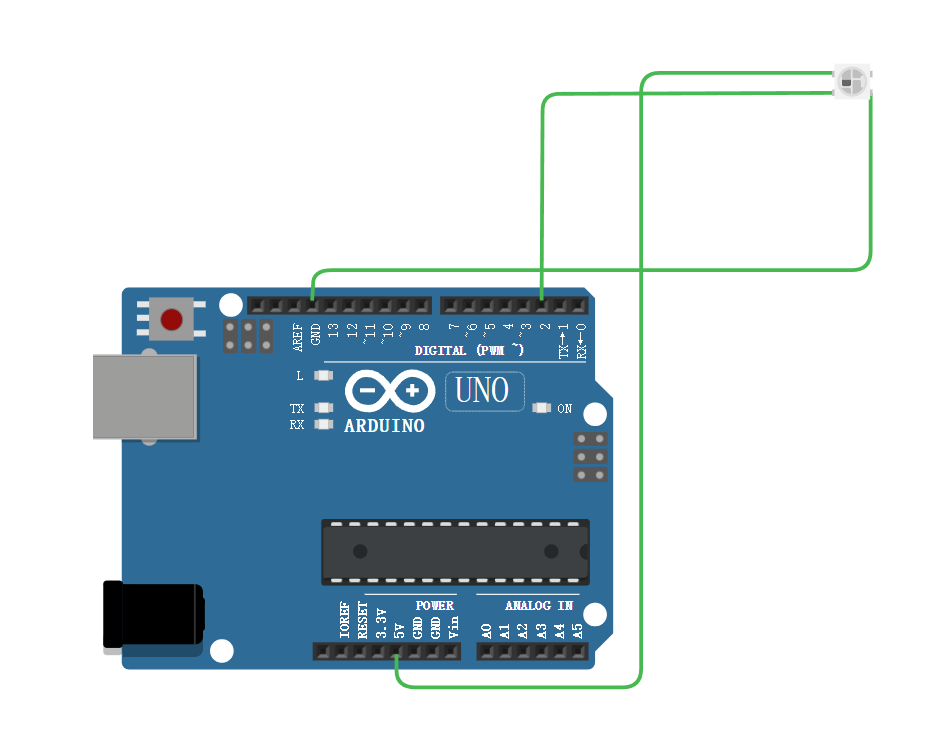

电路连接图可参照相关案例演示

3.1 文本代码

#include <Adafruit_NeoPixel.h>


Adafruit_NeoPixel pixels_2 = Adafruit_NeoPixel(1, 2, NEO_GRB + NEO_KHZ800);


void setup() {

  pixels_2.begin();  Serial.begin(9600);
  pinMode(2, OUTPUT);

}

void loop() {
    pixels_2.setPixelColor(0, pixels_2.Color(255, 0, 0));
    pixels_2.show();
    delay(1 * 1000);
    pixels_2.setPixelColor(0, pixels_2.Color(255, 255, 51));
    pixels_2.show();
    delay(1 * 1000);
    pixels_2.setPixelColor(0, pixels_2.Color(51, 255, 51));
    pixels_2.show();
    delay(1 * 1000);

}
