11.模拟温度传感器

一、功能以及原理

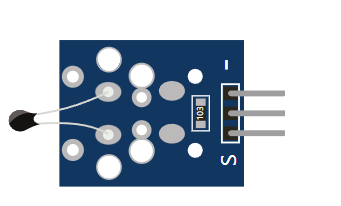

热敏电阻是电阻值随温度变化的半导体传感器，其典型特点是阻值对温度非常敏感，在不同的温度下会表现出不同的电阻值，从而根据表现的电阻值可逆推导得到其所处的环境温度值。具有灵敏度高、体积小、热容量小、响应速度快、价格低廉等优点。 按照温度系数不同，可分为正温度系数热敏电阻（PTC）、负温度系数热敏电阻（NTC）和临界负温度系数热敏电阻(CTR)。PTC 随着温度升高，表现出的电阻值越大； NTC 随着温度升高，表现出的电阻值越低；CTR 具有负电阻突变特性，在某一温度下，电阻值随温度的增加急剧减小，具有很大的负温度系数。由于具有不同的特性，热敏电阻的用途也是不同的。PTC 一般用作加热元件和过热保护；NTC 一般用于温度测量和温度补偿；CTR 一般用于温控报警等应用。 NTC 的测温范围为－60～＋300℃，标称阻值一般在 1Ω 至 100MΩ 之间，采用精密电阻和热敏电阻组合可扩大测量温度线性范围。图 1 为 NTC 实物图，图中所示的为 NTC 10D-9 和 NTC 5D-7。NTC 表示为负温度系数的热敏电阻，10D-9 和 5D-7 代表其型号，10D-9 代表了常温（25 摄氏度）阻值 10 欧姆，直径 9 毫米，5D-7 代表了常温（25 摄氏度）阻值 5 欧姆，直径 7 毫米。

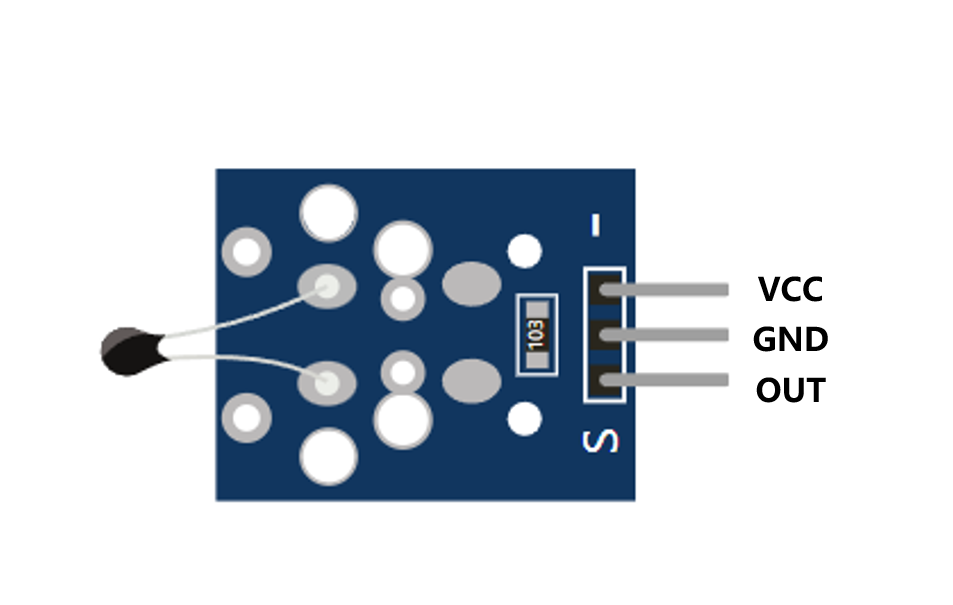

二、引脚介绍以及对应开发板可用引脚

三、代码控制

控制 NTC 热敏传感器简单，只需要读取 OUT 针脚即可，但该元器件读取值为热敏电阻电压值，因此需要进行简单换算，示例代码如下

3.1 文本代码

const float BETA = 3950;

void setup() {
  pinMode(A0, INPUT);
  Serial.begin(9600);

}

void loop() {
    Serial.println((1 / (log(1 / (1023. / analogRead(A0) - 1)) / BETA + 1.0 / 298.15) - 273.15));

}

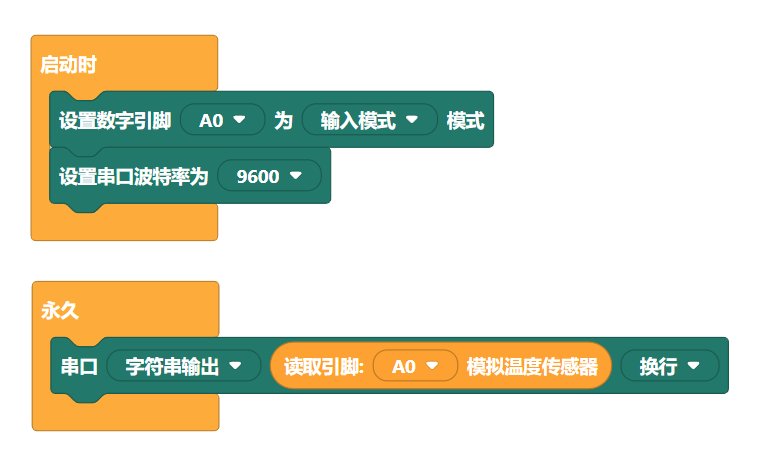

3.2 图形化代码

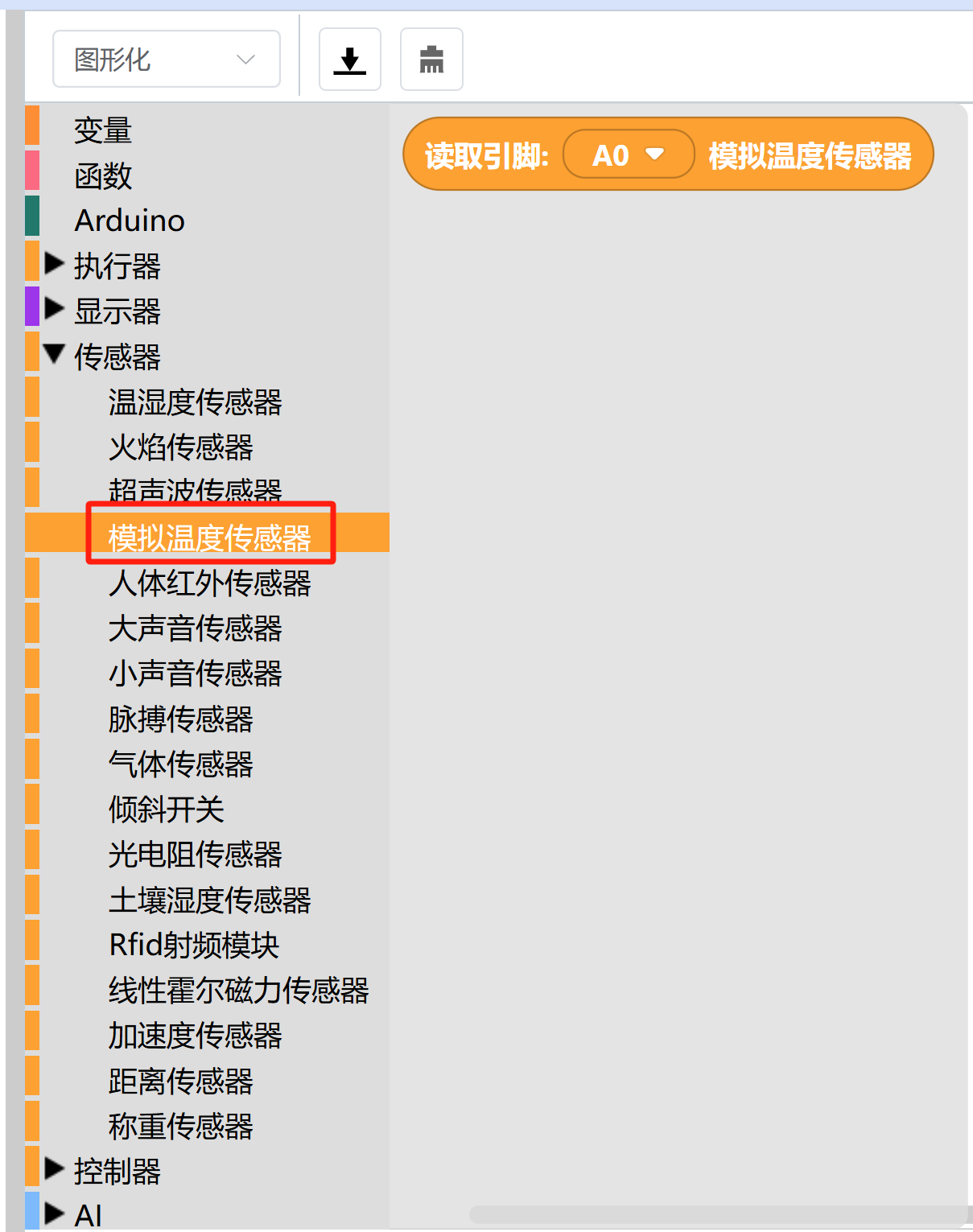

可在“传感器”中的“模拟温度传感器”，找到对应图形化代码块。

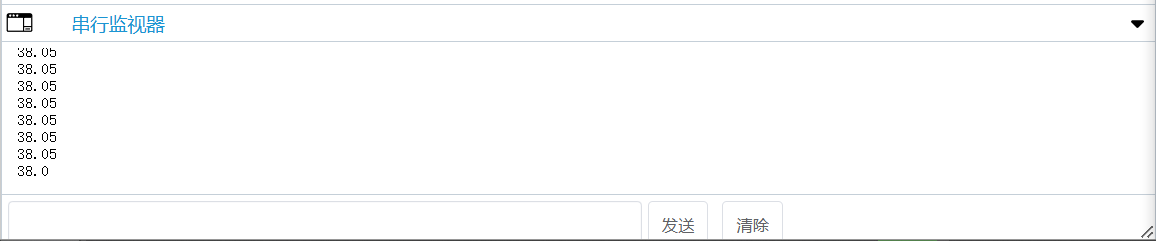

3.3 结果

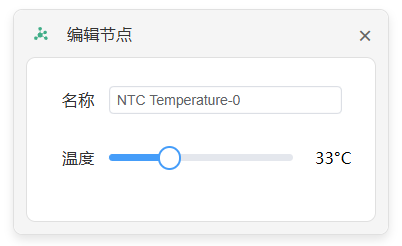

编写完控制程序，模拟运行后，单击元器件能够修改传感器感知数值

四、相关案例演示
