4.16x2 字符显示屏（并行接口）

一、功能以及原理

原理：16x2 字符显示屏（并行接口）可以显示用户需要的文字在特定的位置

二、引脚介绍以及对应开发板可用引脚

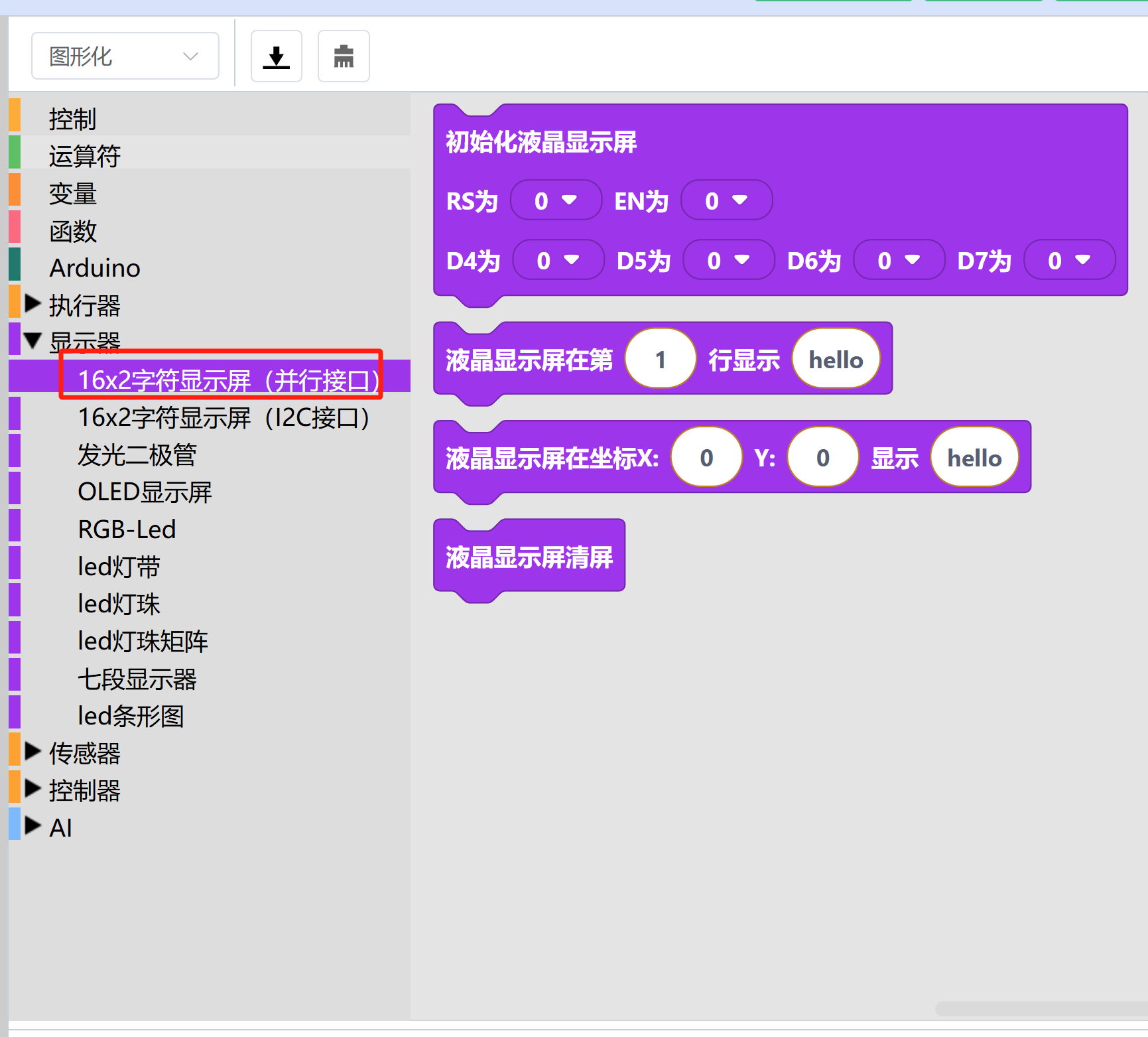

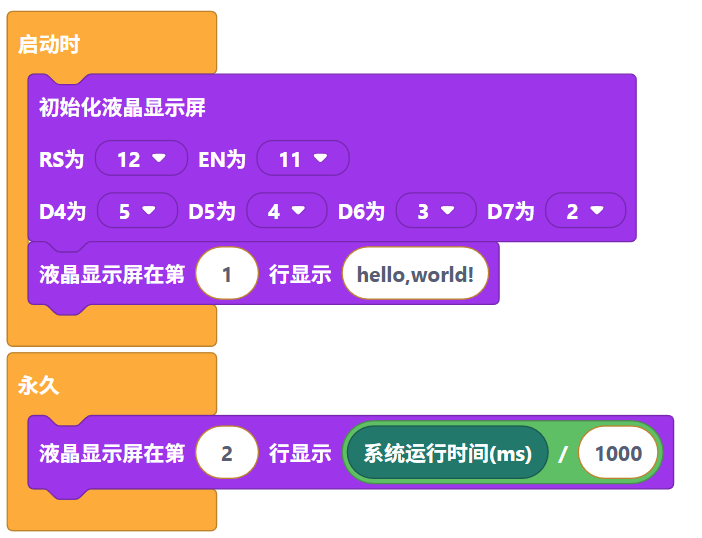

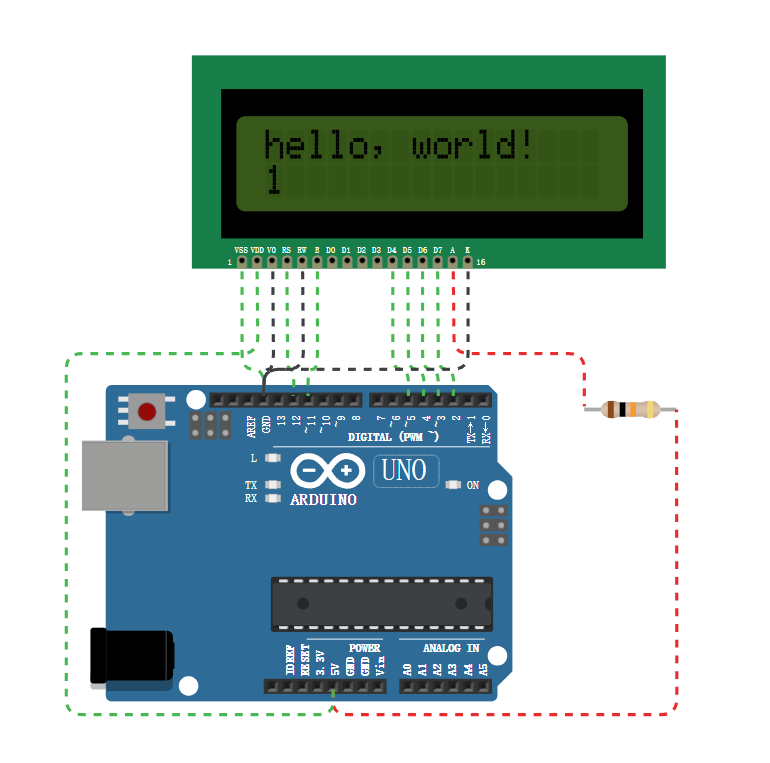

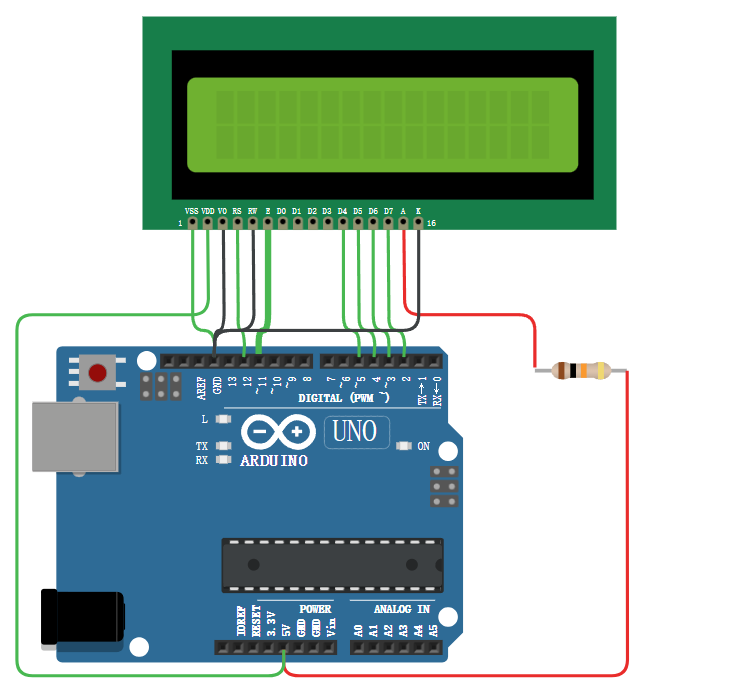

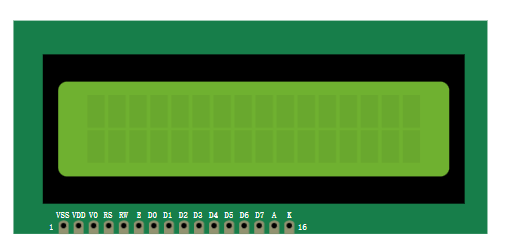

16x2 字符显示屏（并行接口）引脚： - VSS：接地引脚，连接 Arduino 板的 GND 引脚，为模块提供零电位参考。 - VDD：电源正极引脚，连接 Arduino 板的 5V 引脚，为模块提供工作所需的电能。 - VO：对比度调节引脚，通过调节液晶显示的对比度，使显示内容清晰可见，连接 Arduino 板的 GND 引脚数据传输引脚（连接 Arduino 板的数字引脚） - RS：寄存器选择引脚。当 RS=0 时，选择指令寄存器，用于写入指令；当 RS=1 时，为读取操作，用于写入或读取显示数据。 - RW：读写控制引脚。当 RW=0 时，为写入操作，向 LCD 写入指令或数据；当 RW=1 时，为读取操作，从 LCD 读取状态或数据。 - E:使能信号引脚。在进行读写操作时，E 引脚会产生一个高电平脉冲信号，LCD 在这个脉冲的下降沿完成数据的读写。 - D0-D7：8 位并行双向数据总线引脚，用于在微控制器和 LCD 之间传输指令、数据等信息。背光相关引脚 - A：背光源正极引脚，连接 Arduino 板的 5V 引脚，为背光源提供电能，使屏幕在光线较暗时也能看清显示内容。 - K：背光源负极引脚，连接 Arduino 板的 GND 引脚，与 A 引脚共同构成背光源的供电回路。 # 三、代码控制 - 设置好对应的数字引脚 - 在第一行显示“hello world” - 在第二行显示程序运行的时间（秒数） - 电路连接图可参照相关案例演示 ## 3.1 文本代码 ``` #include const int rs = 12, en = 11, d4 = 5, d5 = 4, d6 = 3, d7 = 2; LiquidCrystal lcd1602(rs, en, d4, d5, d6, d7); void setup() { lcd1602.begin(16, 2); lcd1602.setCursor(0,0); lcd1602.print("hello,world!"); } void loop() { lcd1602.setCursor(0,2); lcd1602.print(millis() / 1000); } ``` ## 3.2 图形化代码可在“显示器”中的“16*2 字符显示屏（并行接口）”，找到对应的图形化代码块。
