1.发光二极管

一、功能以及原理

原理：发光二极管可根据数字引脚的电平输出点亮或熄灭，当输出高电平时，点亮发光二极管；当输出低电平时，熄灭发光二极管。

二、引脚介绍以及对应开发板可用引脚

注意：发光二极管在电路连接时，为了避免被烧坏，往往与电阻进行连接

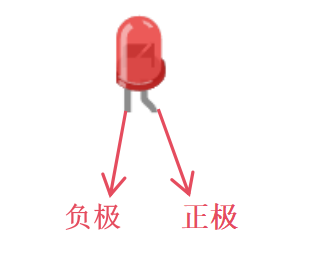

发光二极管引脚：

短脚为负极，连接 Arduino 板的负极（GND）

长脚为正极，连接电阻并通过电阻连接到 Arduino 板的数字引脚（0~13）

三、代码控制

  • Arduino 波特率调至 9600
  • 发光二极管连接数字引脚 2，并设置为输出模式
  • 每两秒，数字引脚 2 输出高电平或低电平，点亮或熄灭发光二极管
  • 电路连接图可参照相关案例演示

3.1 文本代码

void setup() {
  Serial.begin(9600);
  pinMode(2, OUTPUT);

}

void loop() {
    digitalWrite(2, HIGH);
    delay(2 * 1000);
    digitalWrite(2, LOW);
    delay(2 * 1000);

}

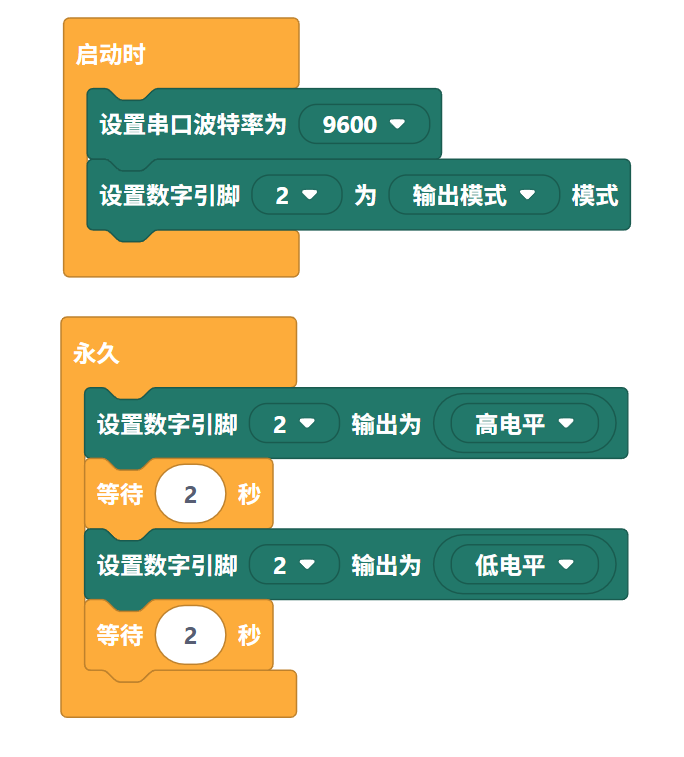

3.2 图形化代码

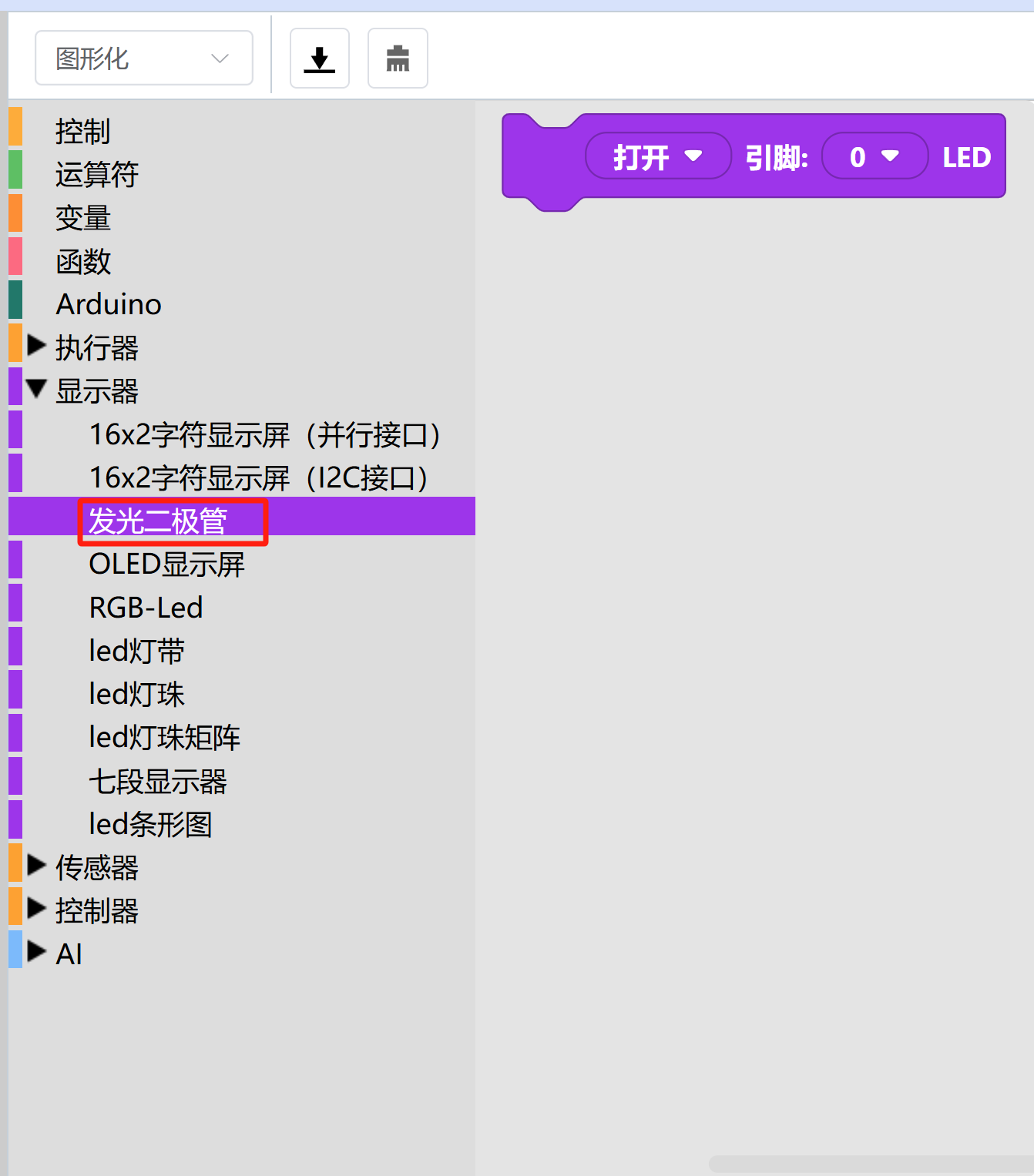

可以在“显示器”中的“发光二极管”，找到相应的图形化代码块，控制 LED 灯。

四、相关案例演示

发光二极管进行点亮连接时要与电阻相连以避免因电流过大被烧坏

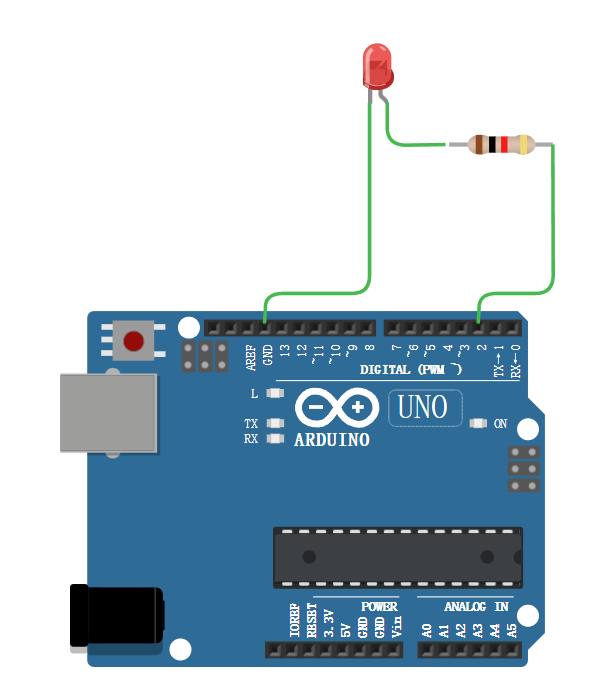

1、电路连接图

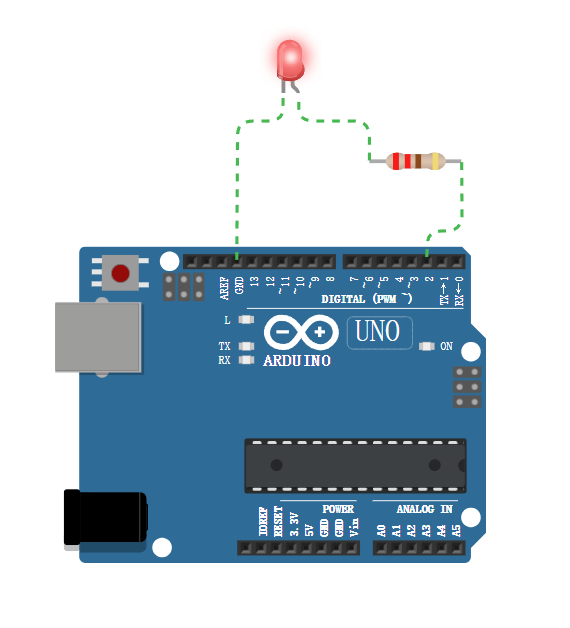

2、程序运行图

五、相关课程链接

  1. 【Arduino 图形化编程——呼吸灯】 https://www.bilibili.com/video/BV1WK4LeuENG/?share_source=copy_web&vd_source=7eafc622b20fbde30ea1853f07bc5a80
  2. 【Arduino 图形化编程——串口控制 LED 灯】 https://www.bilibili.com/video/BV1u945e7EAC/?share_source=copy_web&vd_source=7eafc622b20fbde30ea1853f07bc5a80
  3. 【Arduino 图形化编程——点亮一盏 LED 灯】 https://www.bilibili.com/video/BV11VsCenEd6/?share_source=copy_web&vd_source=7eafc622b20fbde30ea1853f07bc5a80
  4. 【Arduino 图形化编程——两盏 LED 灯交替亮灭】 https://www.bilibili.com/video/BV1MR45e2EEV/?share_source=copy_web&vd_source=7eafc622b20fbde30ea1853f07bc5a80
