19.土壤温湿度传感器

一、功能以及原理

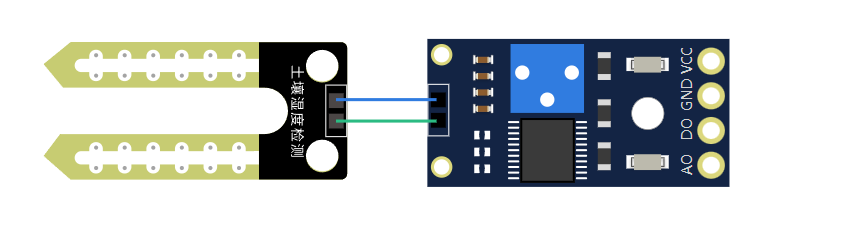

土壤湿度传感器适用于土壤的湿度检测，模块中蓝色的电位器是用于土壤湿度的阈值调节，数字量输出 DO 可以与单片机直接相连，通过单片机来检测高低电平，由此来检测土壤湿度。模拟量输出 AO 可以和 AD 模块相连，通过 AD 转换，可以获得土壤湿度更精确的数值;

二、引脚介绍以及对应开发板可用引脚

针脚	可连接引脚	功能
VCC	5V	连接电源正极提供工作电压
DO	任意数字引脚	开关信号输出
AO	任意模拟引脚	模拟信号输出，能够输出模拟电压
GND	GND	以确保电路的稳定性和防止干扰

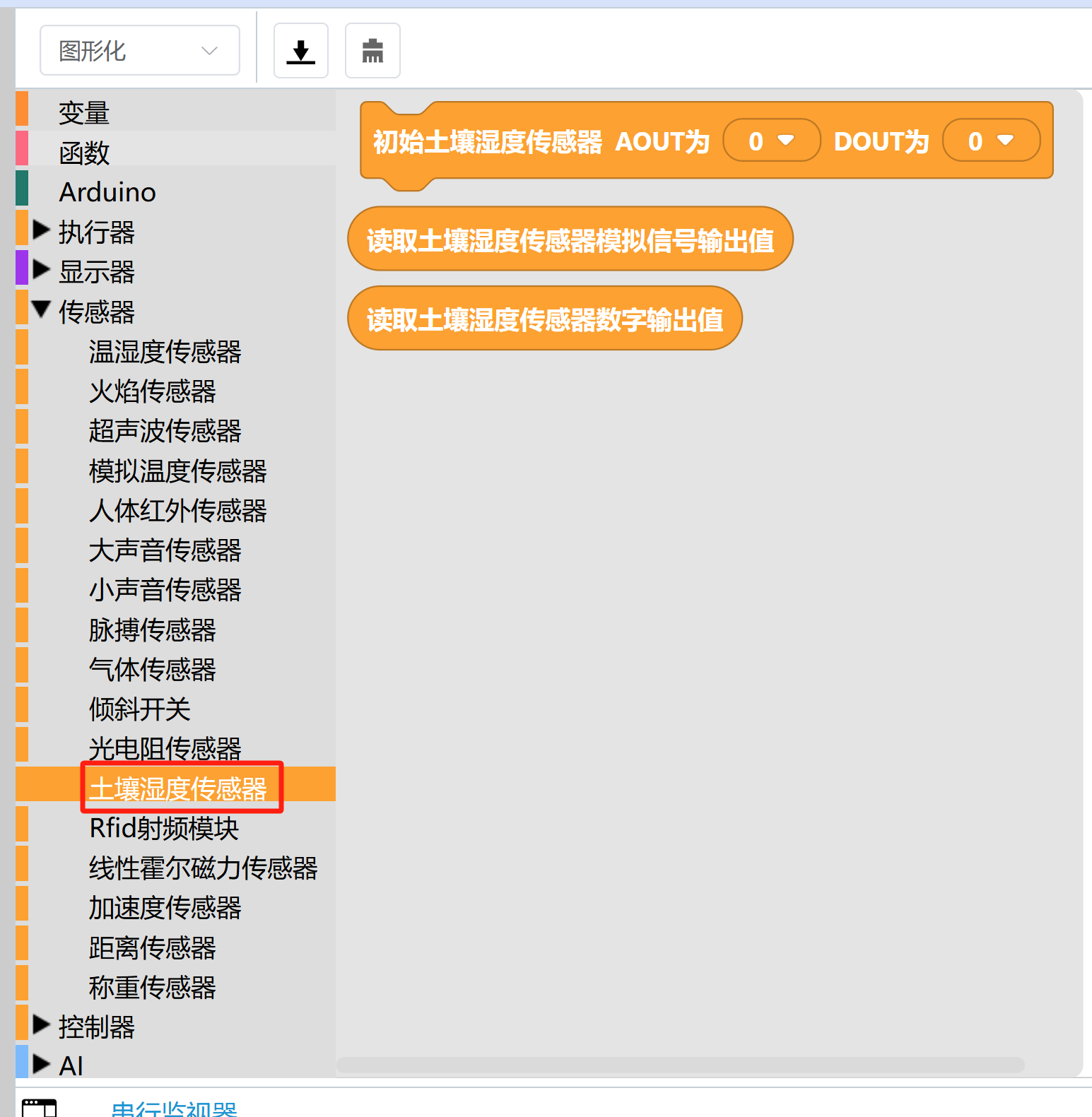

三、代码控制

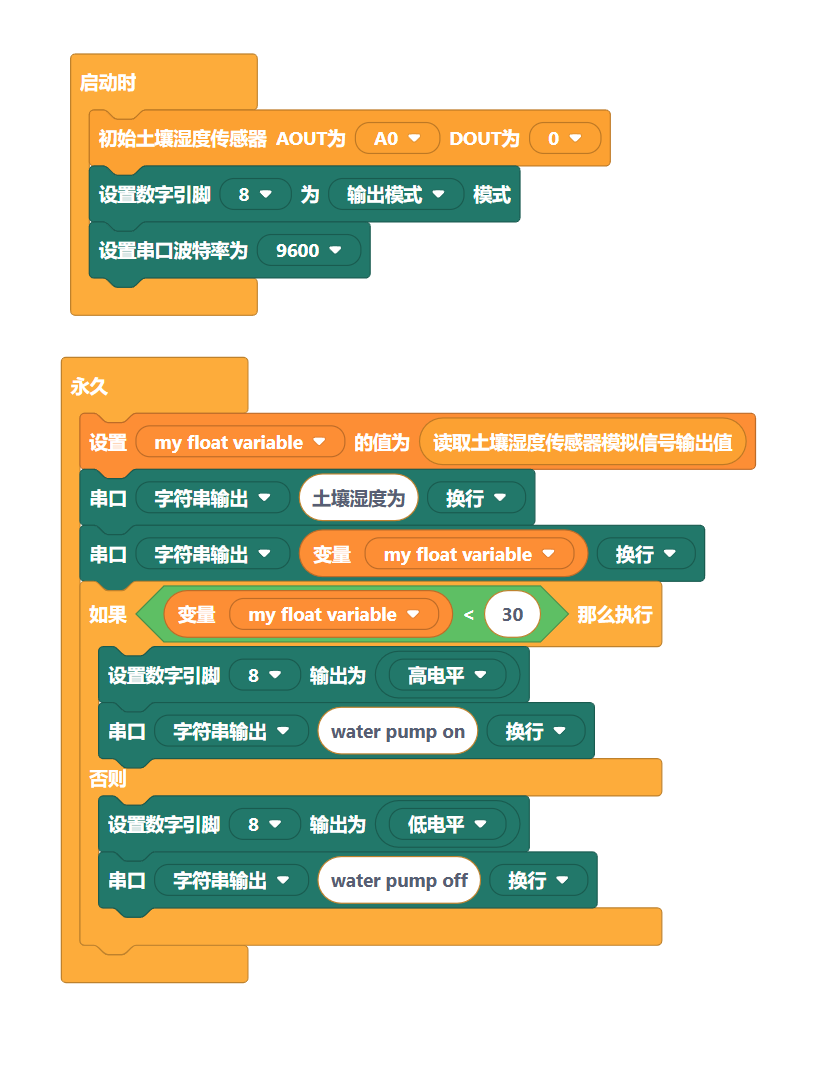

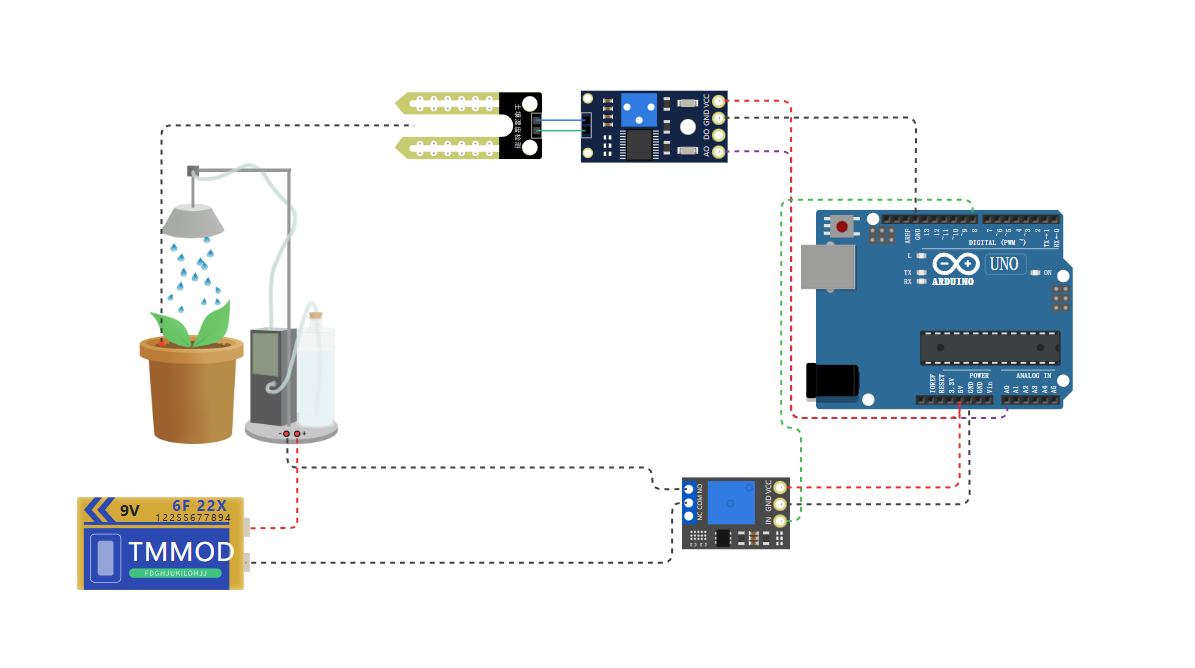

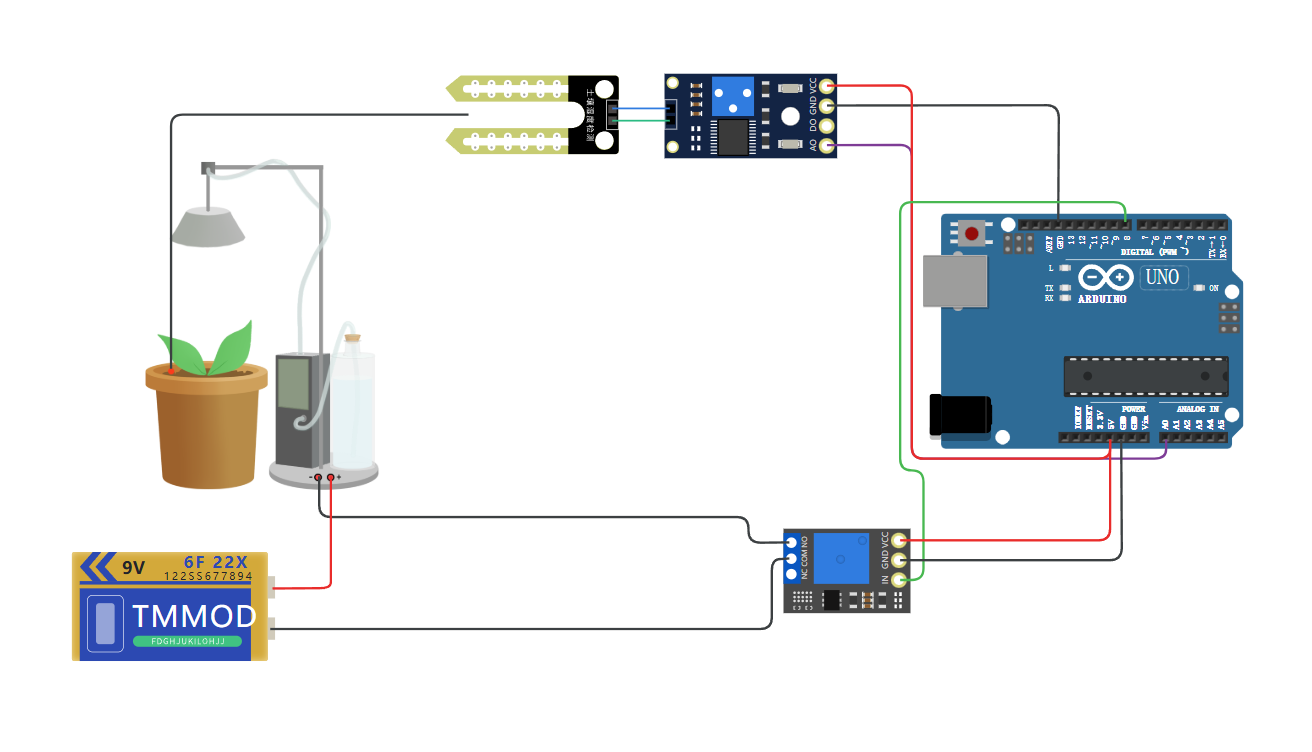

在 AI Lab 平台结合继电器、水泵等能够制作智能浇花系统，在这里提供示例以及示例代码

3.1 文本代码

volatile float my_float_variable;

#define SM_AOUT_PIN A0
#define SM_DOUT_PIN 0

void setup() {

  pinMode(SM_AOUT_PIN, INPUT);
  pinMode(SM_DOUT_PIN, INPUT);  pinMode(8, OUTPUT);
  Serial.begin(9600);

}

void loop() {
    my_float_variable = analogRead(SM_AOUT_PIN);
    Serial.println("土壤湿度为");
    Serial.println(my_float_variable);
    if (my_float_variable < 30) {
      digitalWrite(8, HIGH);
      Serial.println("water pump on");

    }
    else {
      digitalWrite(8, LOW);
      Serial.println("water pump off");

    }
}
