1.按钮
一、功能以及原理

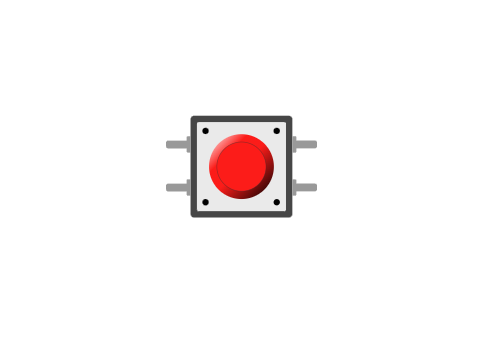

按钮元器件图

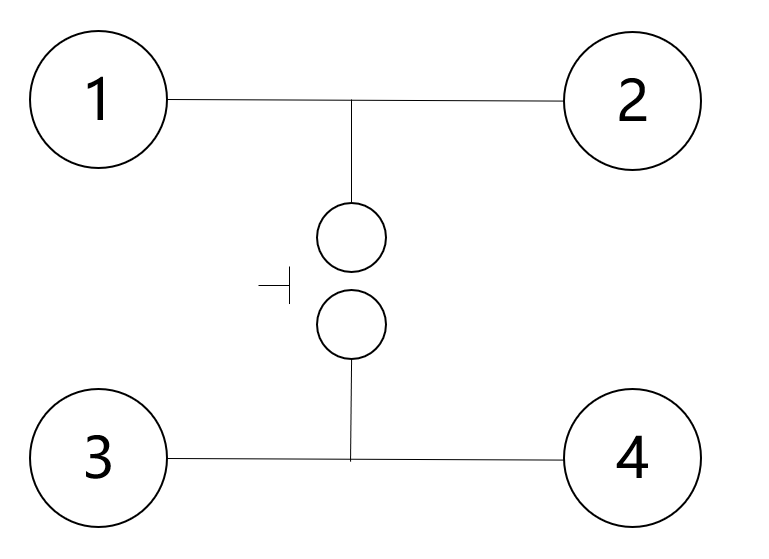

按钮作为一个常用的控制器，常用来控制电路，其内部电路结构如下图所示。当按键没按下时，1、2 号脚相连，3、4 号脚相连；当按键按下后，1、2、3、4 号脚就全部接通。
二、引脚介绍以及对应开发板可用引脚

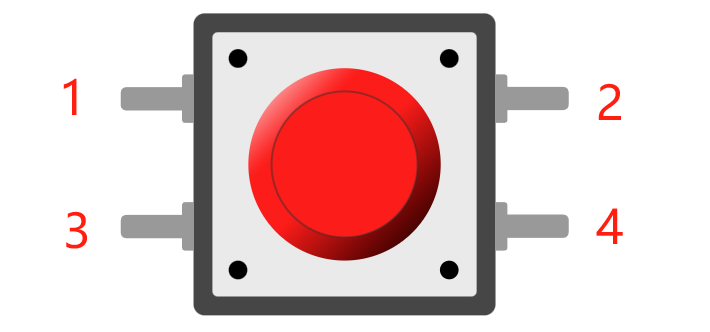

按钮的引脚与内部电路结构一致，从左上角开始，分别对应 1-4 号引脚
三、代码控制

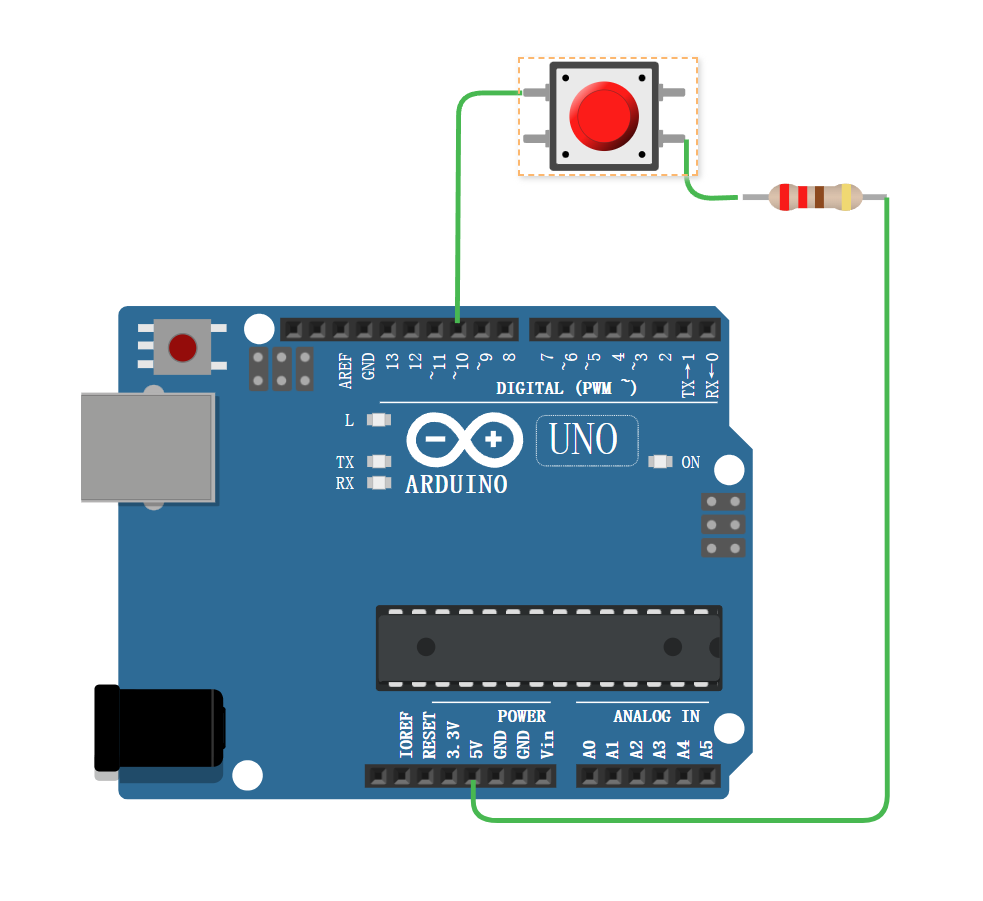

按钮内部电路的特性，使我们能够利用 Arduino 读取按钮的高低电平状态
3.1 文本代码
void setup() {
pinMode(10, INPUT);
Serial.begin(9600);
}
void loop() {
Serial.println(digitalRead(10));
}

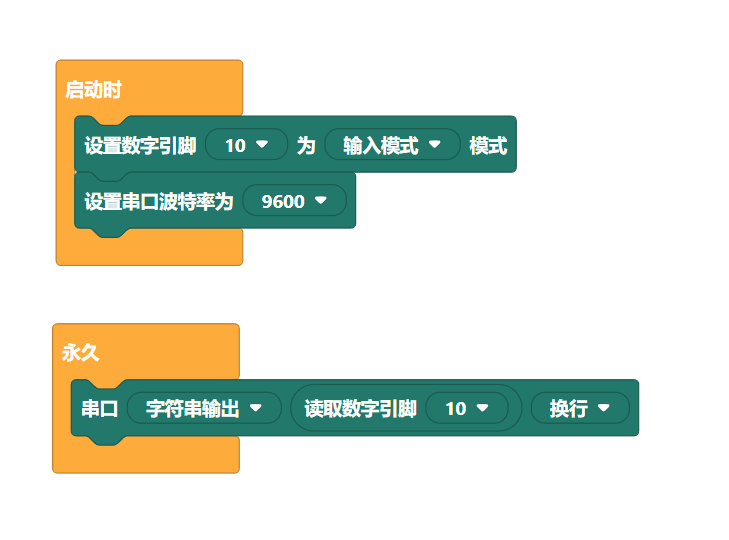

3.2 图形化代码

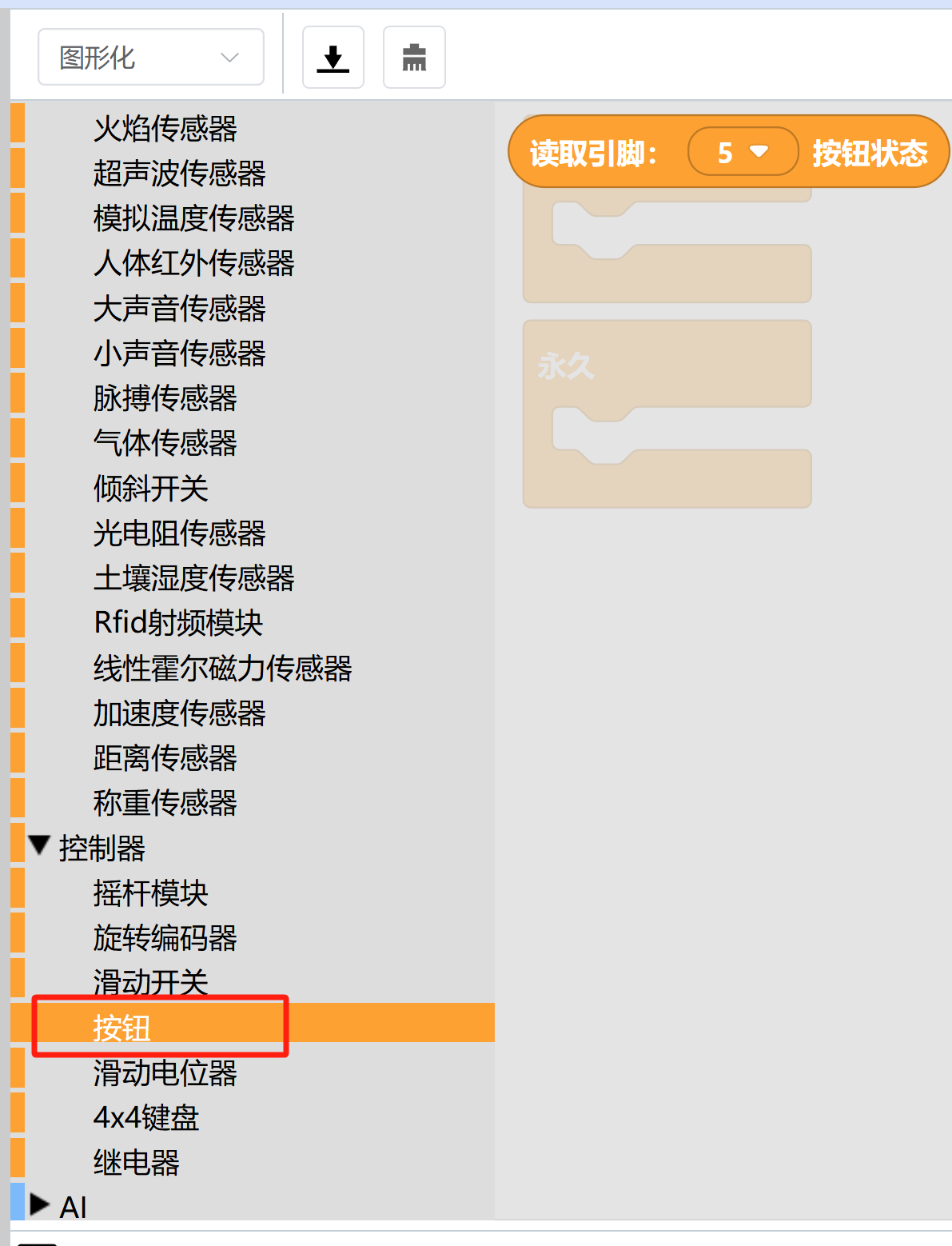

在图形化代码中，可从“控制器”中的“按钮”，找到“读取引脚 n 的按钮状态”，也可直接使用“读取数字引脚 n”来读取按钮状态。
3.3 结果

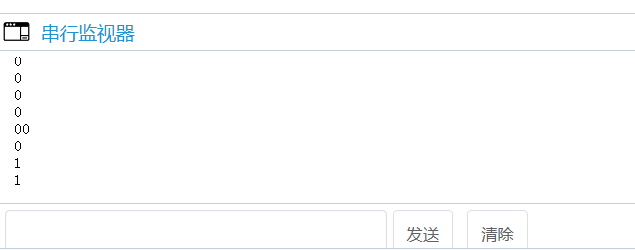

当按钮按下，返回数字“1”，未按下时，返回数字“0”
四、相关案例演示

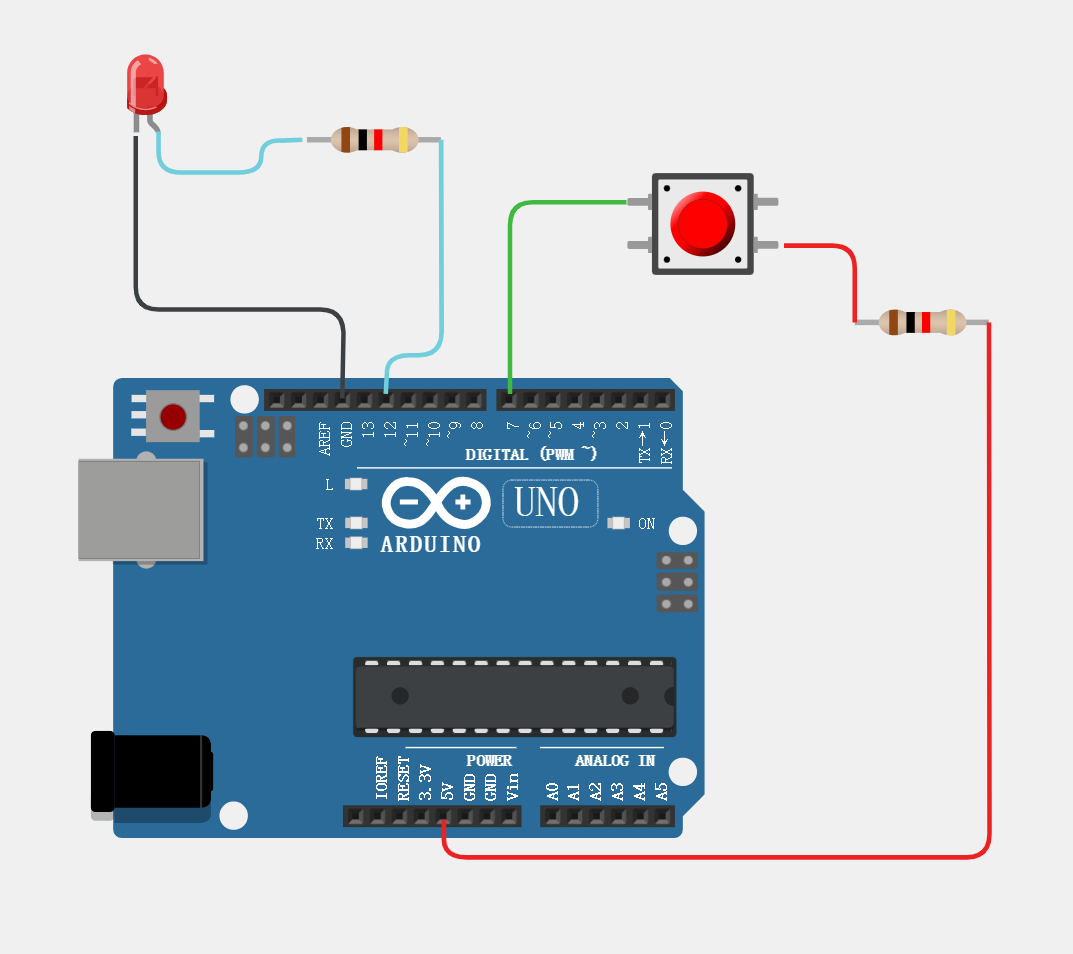

利用按钮，能够控制其他元器件的开关状态，例如，通过判断按钮的高低电平状态，控制 LED 灯的亮灭（https://www.funcode.cc/course-learn/detail?courseId=80&from=courseList）。
在 AI Lab 平台中还配套了相关课程，
请关注 https://www.funcode.cc/course-learn/detail?courseId=57&from=courseList
以及进阶课程 https://www.funcode.cc/course-learn/detail?courseId=58&from=courseList
