3.扬声器
一、功能以及原理
原理：扬声器可以根据用户需求，以特定的频率发声并持续一定时间
二、引脚介绍以及对应开发板可用引脚

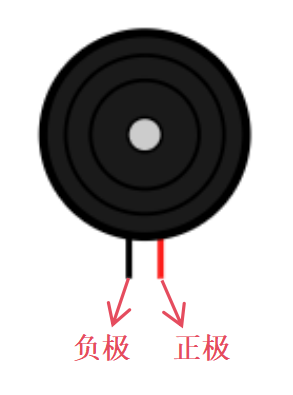

扬声器引脚：
负极（黑线）:连接 Arduino 板的 GND
正极（红线）:连接 Arduino 板的数字引脚（0~13）
三、代码控制
- 设置 Arduino 板波特率为 9600
- 扬声器连接数字引脚 2，并将其设置为输出模式
- 根据用户输入频率发声两秒后停止发声，循环进行
- 电路连接图可参照相关案例演示
3.1 文本代码
void setup() {
Serial.begin(9600);
pinMode(2, OUTPUT);
}
void loop() {
tone(2, 262, 2000);
delay(2 * 1000);
}
3.2 图形化代码
可在“执行器”中的“舵机”，找到对应的图形化代码块。
四、相关案例演示
