13.滑动开关

一、功能以及原理

滑动开关是一种常用于 Arduino 项目中的物理输入设备，其核心功能是通过切换电路的通断状态（开或关）来控制设备的行为。与按钮开关不同，滑动开关在切换后能够保持当前状态（接通或断开），直到手动调整位置。 滑动开关通常有两位或三位切换位置（例如 ON-OFF-ON），通过物理滑动操作改变电路连接状态。当滑片移动到某一位置时，电路导通；移动到另一位置时，电路断开。

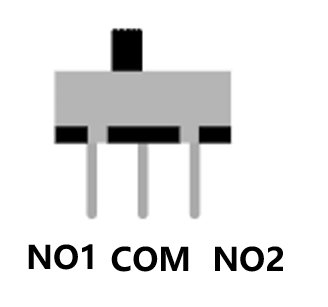

二、引脚介绍以及对应开发板可用引脚

三、代码控制

滑动开关具有 ON-OFF-ON 这样的结构，当开关滑动到一侧是，一侧端口就闭合形成回路，表现为高电平，下面结合控制两个 LED 灯给出示例代码

3.1 文本代码

void setup() {
  pinMode(13, OUTPUT);
  pinMode(8, OUTPUT);
  pinMode(5, INPUT);
  pinMode(6, INPUT);

}

void loop() {
    digitalWrite(13, digitalRead(5));
    digitalWrite(8, digitalRead(6));

}

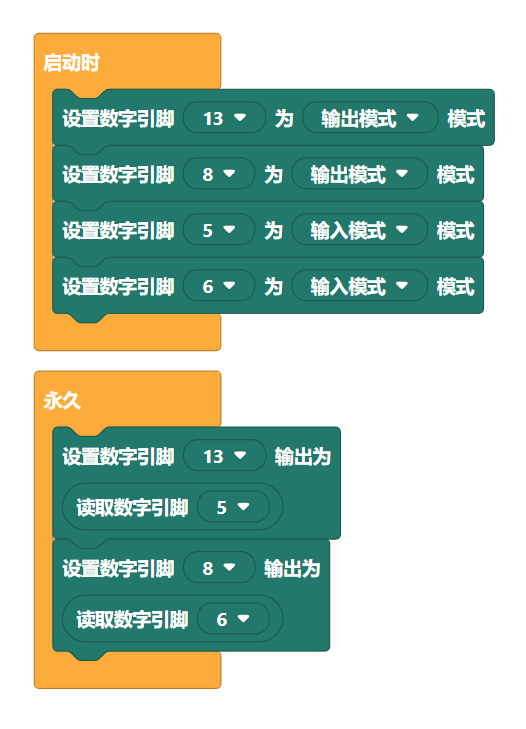

3.2 图形化代码

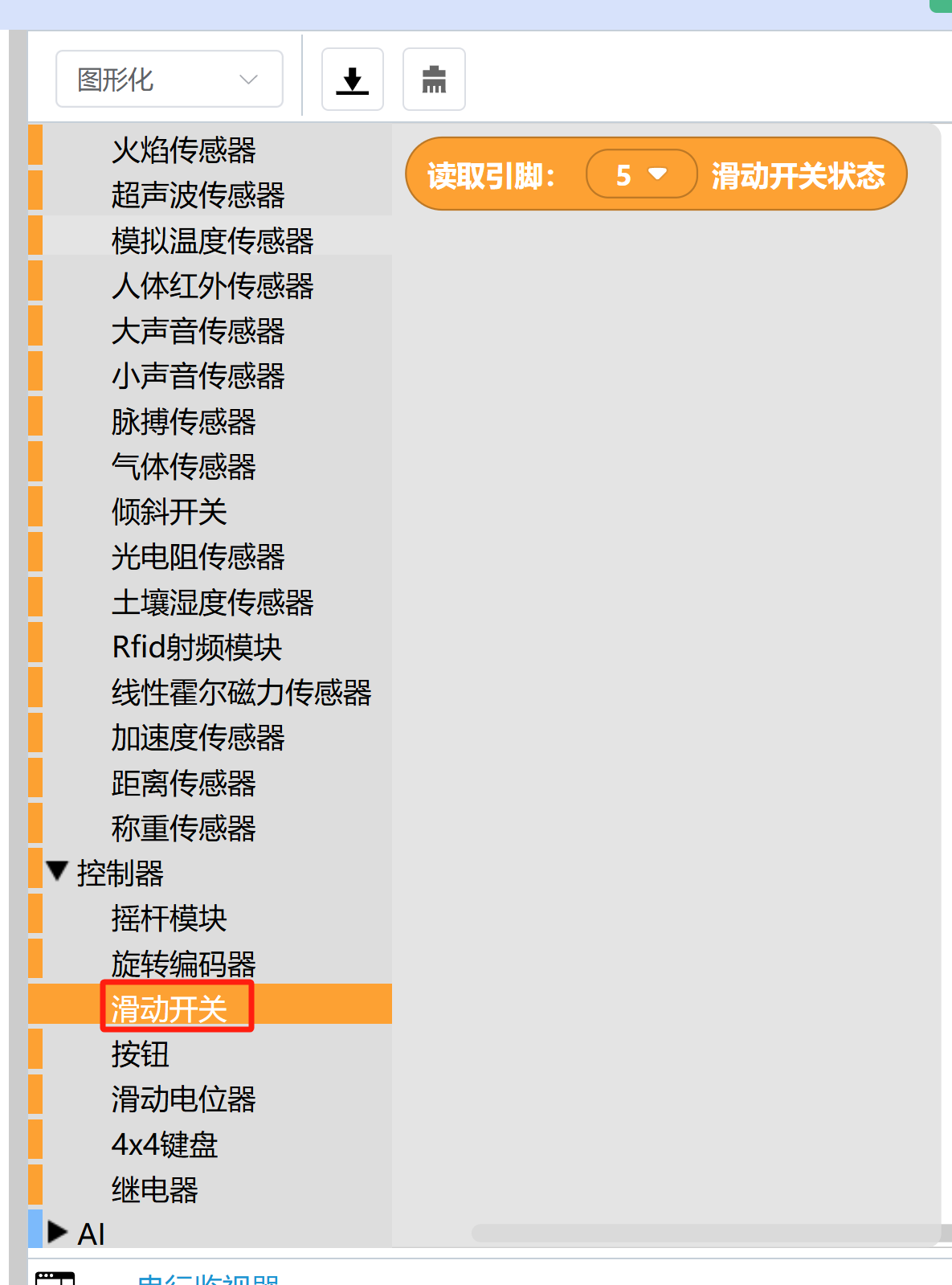

可在“控制器”中的“滑动开关”，找到对应图形化代码块，也可“读取数字引脚”来获取相应数值。

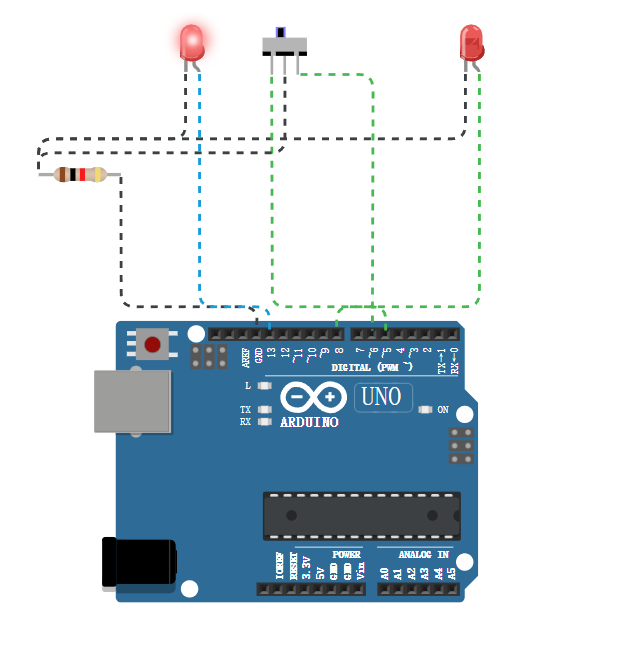

3.3 结果

四、相关案例演示

精选项目请关注 https://www.funcode.cc/simulate?project_id=11&type=3&share_source=0

五、相关课程链接

B 站视频课程请关注 https://www.bilibili.com/video/BV12z28YDEnC/?spm_id_from=333.1387.upload.video_card.click
