12.RGB-Led

一、功能以及原理

原理：RGB-Led 可以根据用户需要变换颜色

二、引脚介绍以及对应开发板可用引脚

注意：需要连接电阻以保护 LED 灯

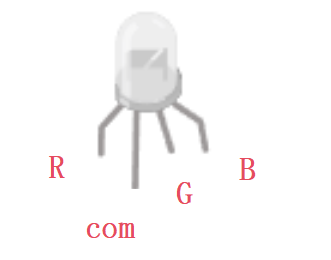

RGB-Led 引脚：

R(红色引脚）：控制红色，连接 Arduion 板的数字引脚（0~13）

com:负极，通过电阻连接 Arduion 板的 GND

G(绿色引脚）：控制绿色，连接 Arduion 板的数字引脚（0~13）

B(蓝色引脚）：控制蓝色，连接 Arduion 板的数字引脚（0~13）

三、代码控制

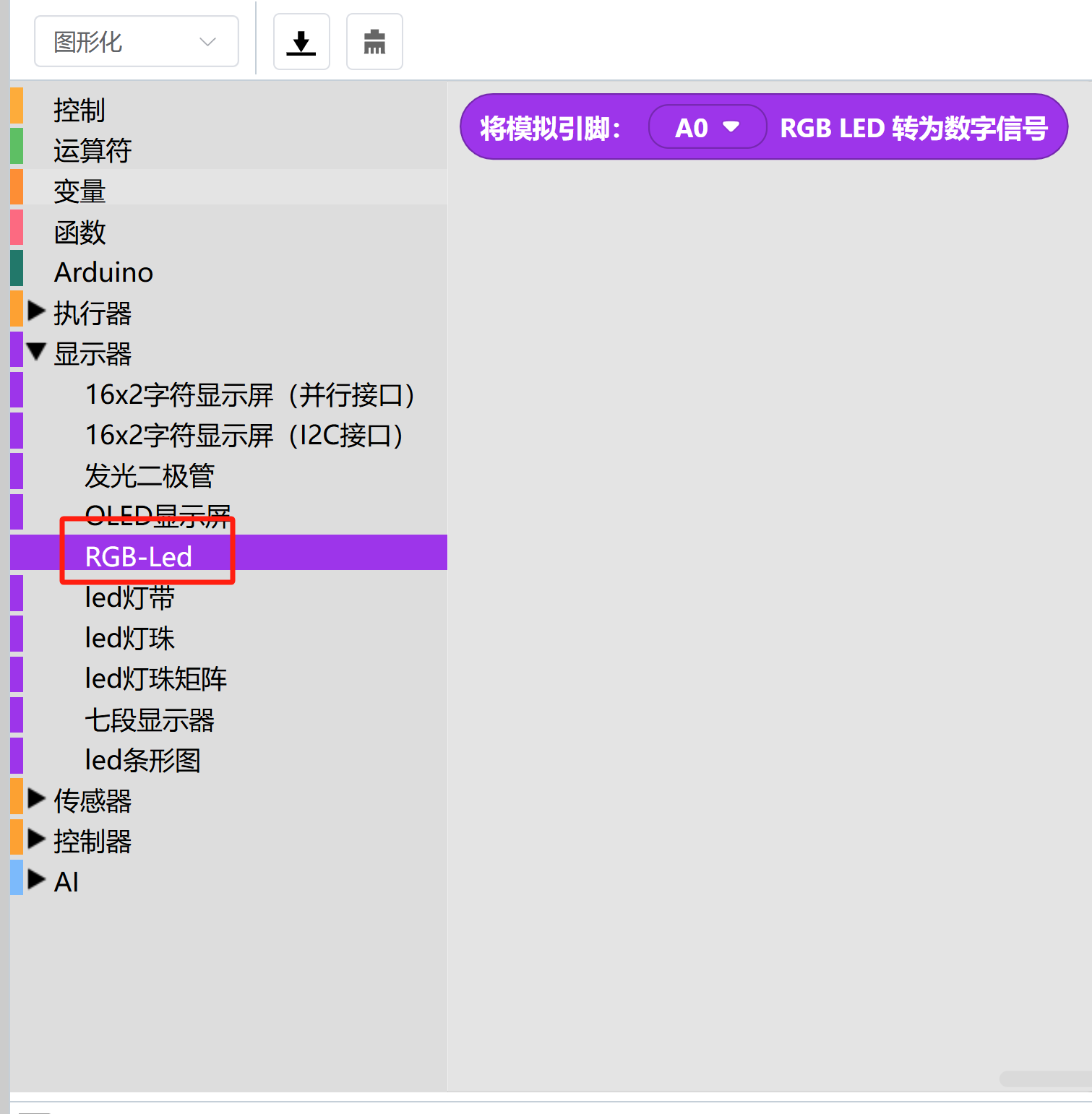

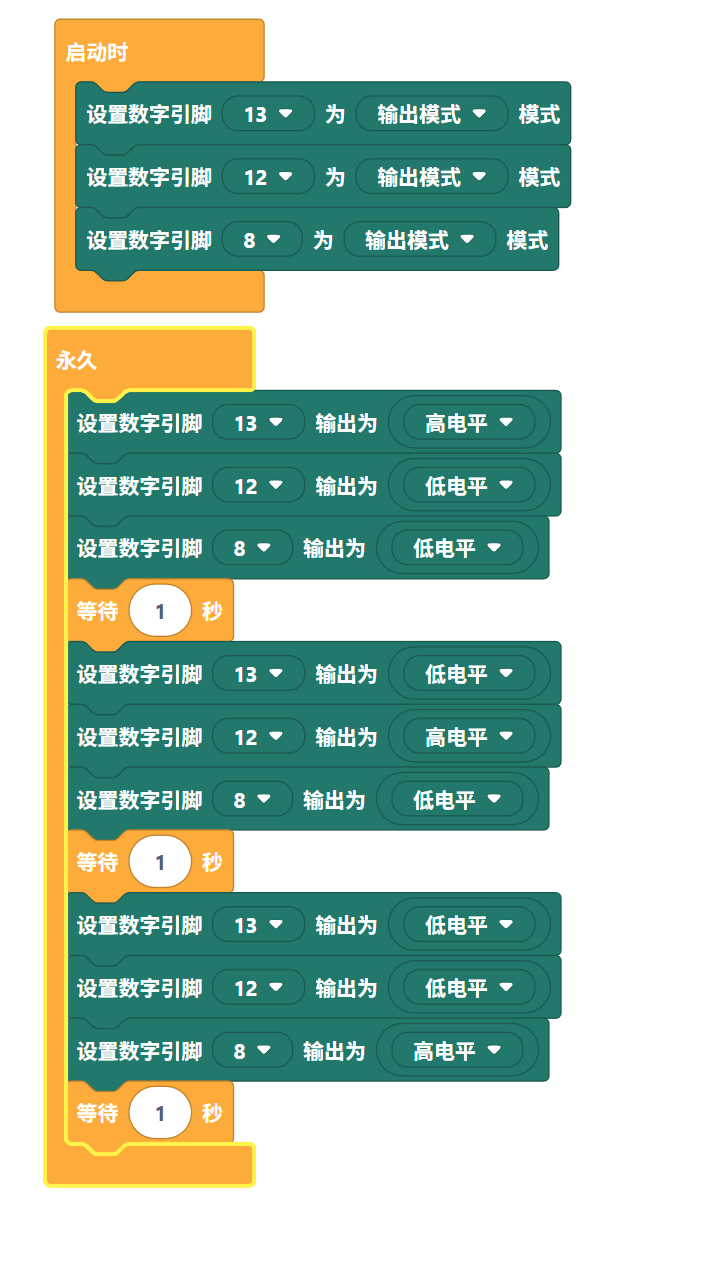

设置 R、G、B 数字引脚为输出模式
通过改变 R、G、B 数字引脚的电平以实现变换红绿蓝三种颜色

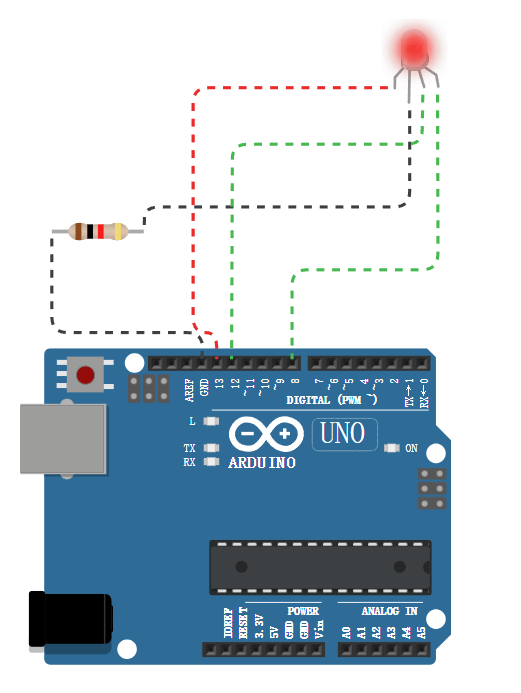

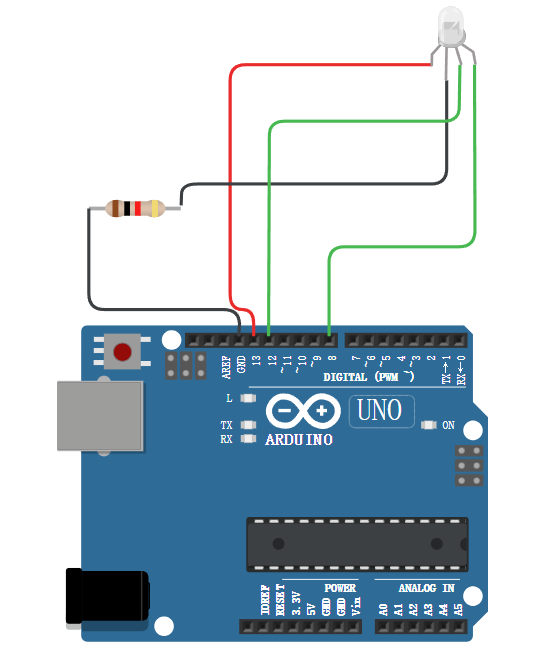

电路连接图可参照相关案例演示

3.1 文本代码

void setup() {
  pinMode(13, OUTPUT);
  pinMode(12, OUTPUT);
  pinMode(8, OUTPUT);

}

void loop() {
    digitalWrite(13, HIGH);
    digitalWrite(12, LOW);
    digitalWrite(8, LOW);
    delay(1 * 1000);
    digitalWrite(13, LOW);
    digitalWrite(12, HIGH);
    digitalWrite(8, LOW);
    delay(1 * 1000);
    digitalWrite(13, LOW);
    digitalWrite(12, LOW);
    digitalWrite(8, HIGH);
    delay(1 * 1000);

}
