称重传感器

一、功能以及原理

HX711 是一款专为高精度称重传感器而设计的 24 位 A/D 转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。该芯片与后端 MCU 芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。输入选择开关可任意选取通道 A 或通道 B，与其内部的低噪声可编程放大器相连。通道 A 的可编程增益为 128 或 64，对应的满额度差分输入信号幅值分别为 ±20mV 或 ±40mV。通道 B 则为固定的 32 增益，用于系统参数检测。芯片内提供的稳压电源可以直接向外部传感器和芯片内的 A/D 转换器提供电源，系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上电自动复位功能简化了开机的初始化过程。

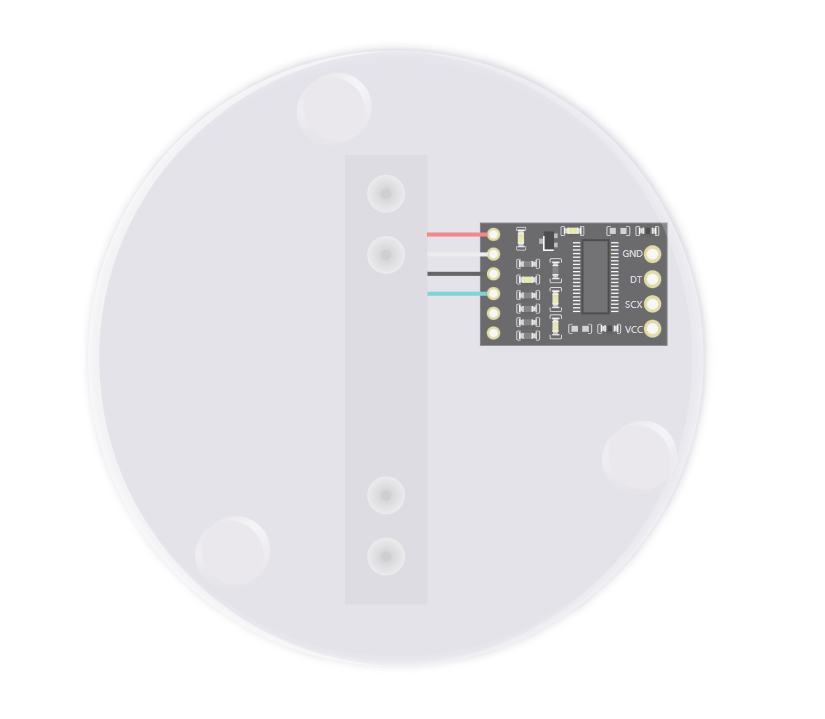

二、引脚介绍以及对应开发板可用引脚

三、代码控制（如何使用文本代码或图形化代码控制）

在 AI Lab 平台中控制称重传感器需要使用到 HX711 库文件，并通过创建 scale 实例化对象进行控制。在控制 HX711 称重传感器时，需要设置比例因子（scale factor），将传感器的原始 ADC 值（24 位数字信号）转换为实际重量单位（如克、千克等），通常设置为 2280。

3.1 文本代码

#include "HX711.h"

HX711 scale;

void setup() {
  Serial.begin(9600);
  scale.begin(4,3);
  scale.set_scale(2280);

}

void loop() {
    Serial.print("ADC原始数据");
    Serial.println(scale.read());
    Serial.println(scale.read_average(20));

}

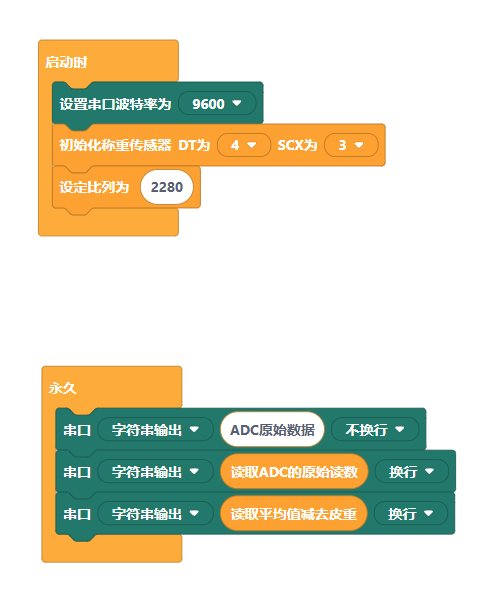

3.2 图形化代码

四、相关案例演示

正在开发中

五、相关课程链接

正在开发中
