4.摇杆模块
一、功能以及原理
Joystick（摇杆）控制模块是一种常见的输入设备，广泛应用于游戏、机器人控制、工业自动化、虚拟现实等领域。它通过检测用户对摇杆的物理操作（如方向移动、按键触发等），将物理信号转化为数字或模拟信号，供嵌入式系统、计算机或软件处理，实现精准控制。
AI lab 中的摇杆模块通过滑动变阻器（电位器）改变电阻值，输出模拟电压信号。

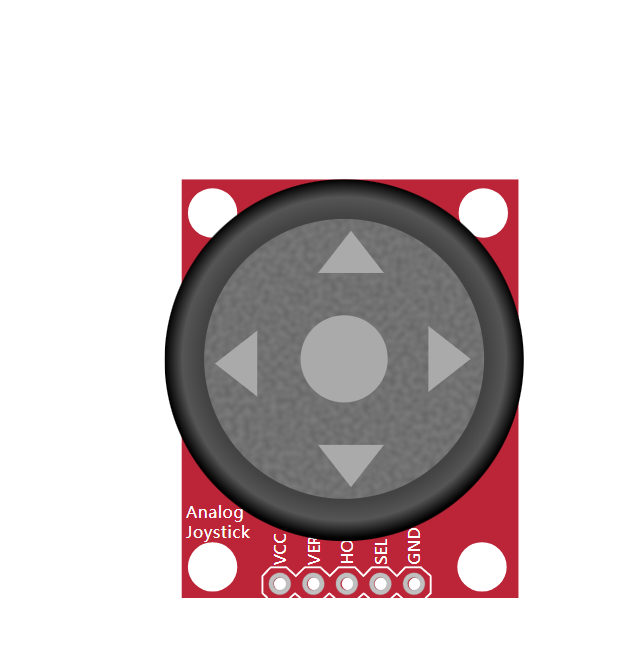

二、引脚介绍以及对应开发板可用引脚
| 针脚 | 可连接引脚 | 功能 |
| VCC | 5V | 提供工作电压 |
| VERT | 模拟引脚 | 对应摇杆的 垂直方向（上下移动）。当摇杆向上推时，输出电压接近 VCC（如 5V）；向下推时，输出电压接近 0V。在中间位置（未操作时），电压约为 VCC/2（如 2.5V）。模拟量输出（Analog Signal），通过 `analogRead()` 读取数值范围为 0~1023（对应 0~5V）。 |
| HORZ | 模拟引脚 | 对应摇杆的 水平方向（左右移动）。向左推时，输出电压接近 0V；向右推时，输出电压接近 VCC（如 5V）。中间位置（未操作时），电压约为 VCC/2（如 2.5V）。模拟量输出（Analog Signal），通过 `analogRead()` 读取数值范围为 0~1023。 |
| SEL | 数字引脚 | 对应摇杆的 按下动作（Z 轴触发）。当用户按下摇杆时，SEL 引脚会被 接地（GND），输出 低电平（0V）；未按下时，SEL 引脚处于 高阻态（需要启用上拉电阻）。 |
| GND | GND | 接地 |
三、代码控制

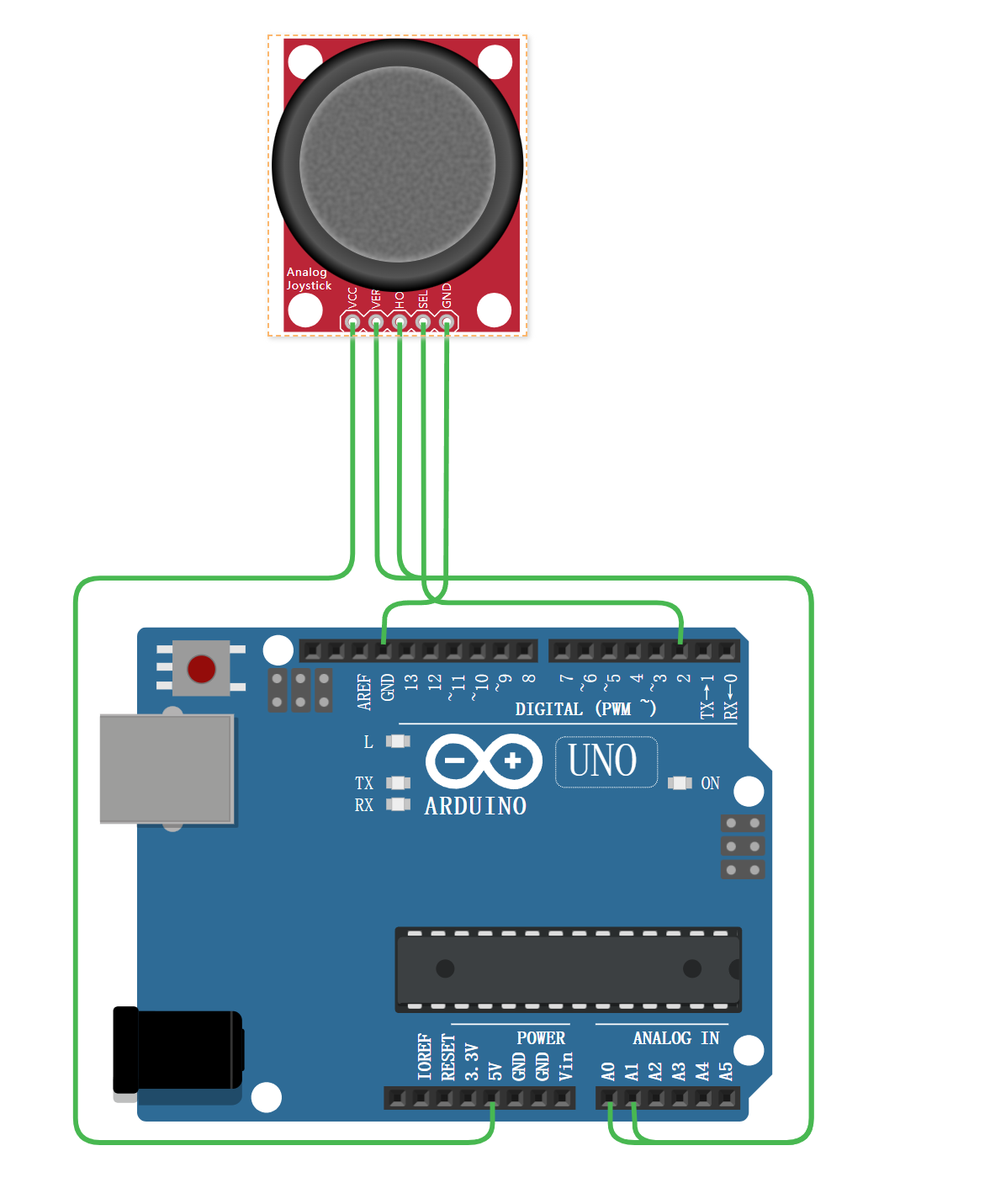

控制 Arduino 的 jotstick 模块并不需要特别的库进行控制，下面提供一个电路连接示例以及代码示例
3.1 文本代码
// 定义引脚
#define VERT_PIN A0 // 垂直轴
#define HORZ_PIN A1 // 水平轴
#define SEL_PIN 2 // 按键
void setup() {
pinMode(SEL_PIN, INPUT_PULLUP); // 启用上拉电阻
Serial.begin(9600);
}
void loop() {
int vert = analogRead(VERT_PIN); // 读取垂直方向
int horz = analogRead(HORZ_PIN); // 读取水平方向
int sel = digitalRead(SEL_PIN); // 读取按键状态
// 打印到串口监视器
Serial.print("VERT: ");
Serial.print(vert);
Serial.print(" | HORZ: ");
Serial.print(horz);
Serial.print(" | SEL: ");
Serial.println(sel);
delay(200); // 延时 200ms
}

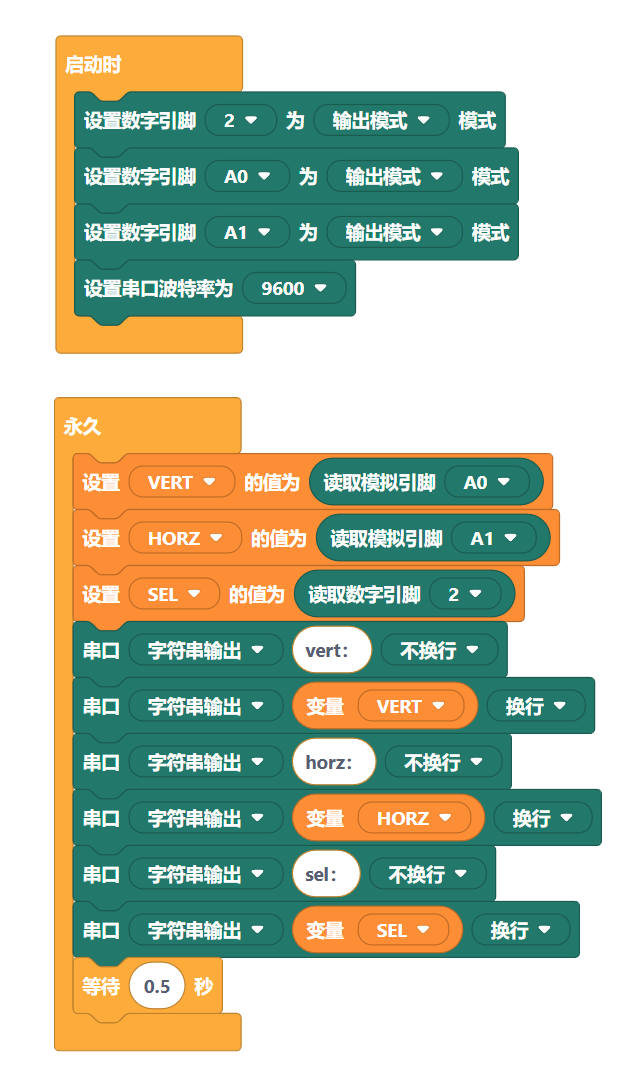

3.2 图形化代码

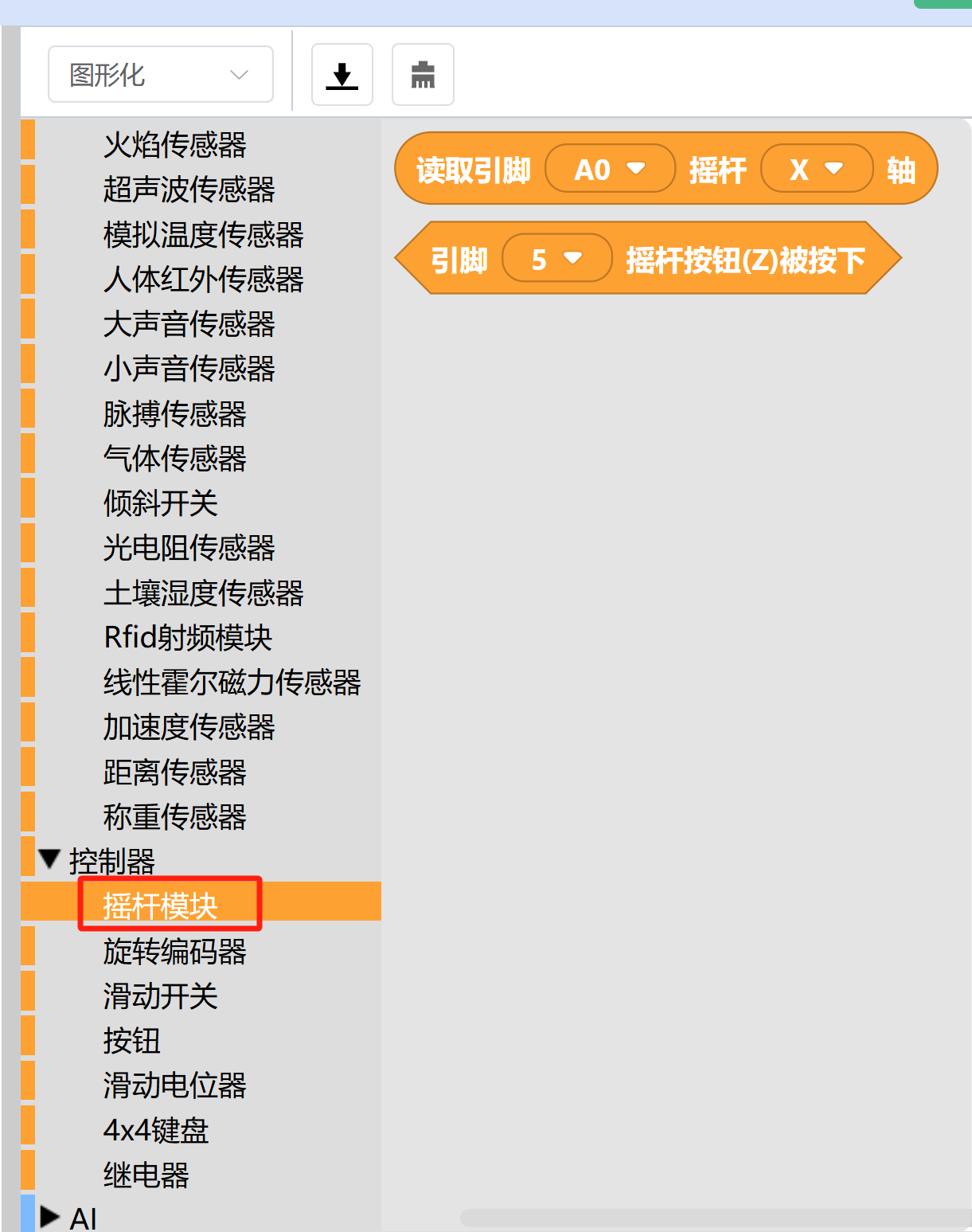

可在“控制器”中的“摇杆模块”，找到相关的图形化代码块。

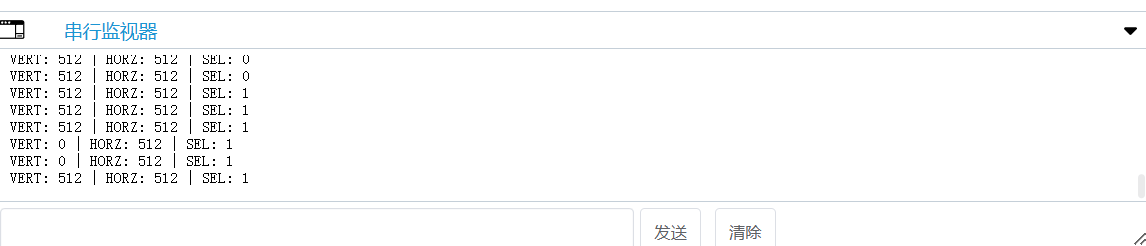

3.3 结果
运行后，直接拖动画布中的摇杆模块，即可操作。
四、相关案例演示
正在开发中
五、相关课程链接
正在开发中
