24.线性霍尔磁力传感器

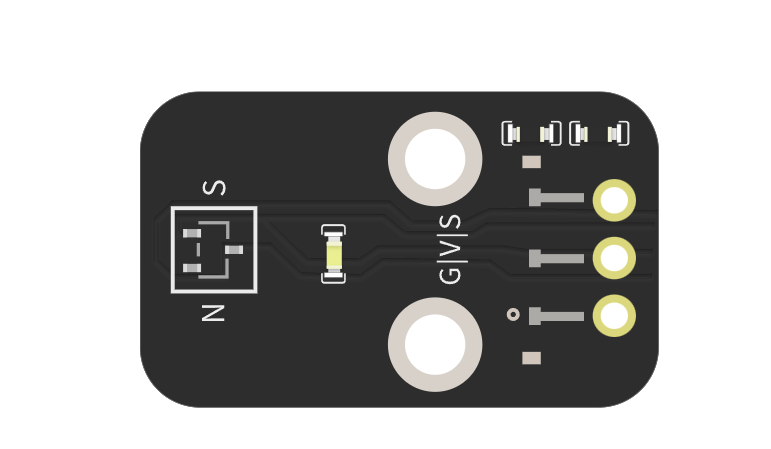

一、功能以及原理

基于霍尔感应原理的磁性传感器，可以用来对磁性材料（磁铁）的探测，且不分极性，范围可达 3cm 左右(探测范围和磁性强弱有关)，具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点。与 Arduino 专用传感器扩展板结合使用，可以制作与磁性材料（磁铁）相关的互动作品。

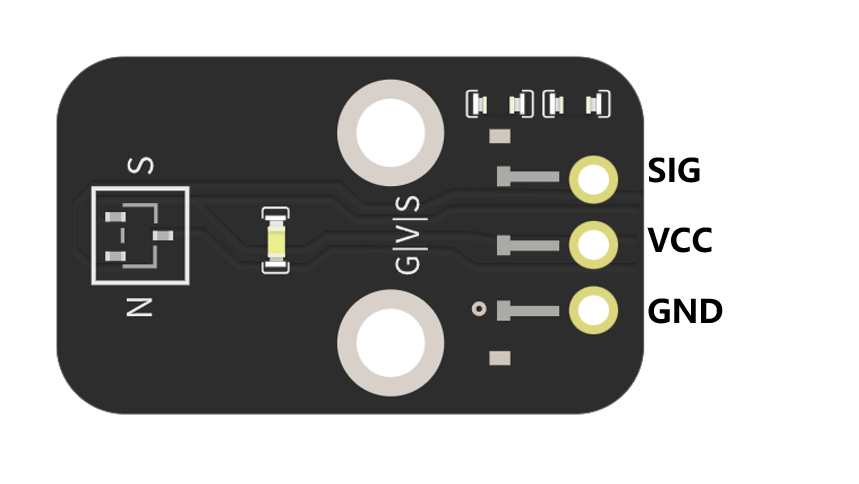

二、引脚介绍以及对应开发板可用引脚

三、代码控制

在这里仅提供读取方式，当然也可以与 LED 灯等设备联动，制作检测装置，控制设备开怪。

3.1 文本代码

#define LinearHallMagneticSensor A0

void setup() {

  pinMode(LinearHallMagneticSensor, INPUT);
  Serial.begin(9600);

}

void loop() {
    Serial.print("磁力大小为：");
    Serial.println(analogRead(LinearHallMagneticSensor));
    delay(2 * 1000);

}

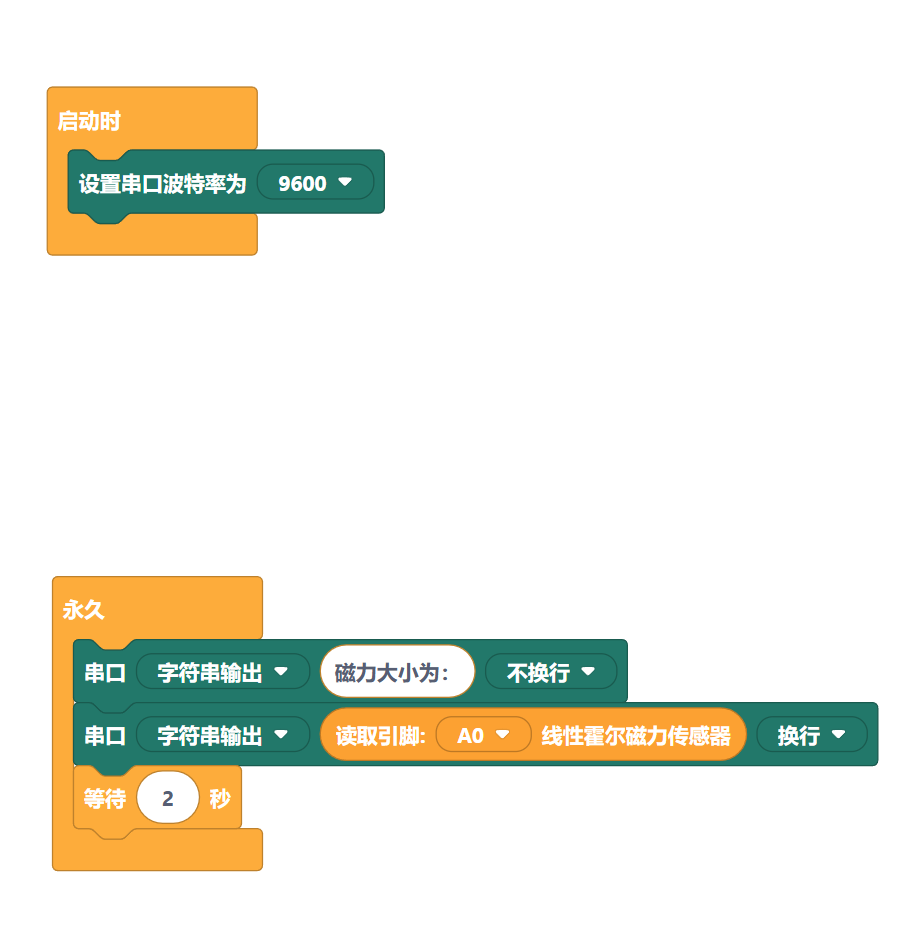

3.2 图形化代码

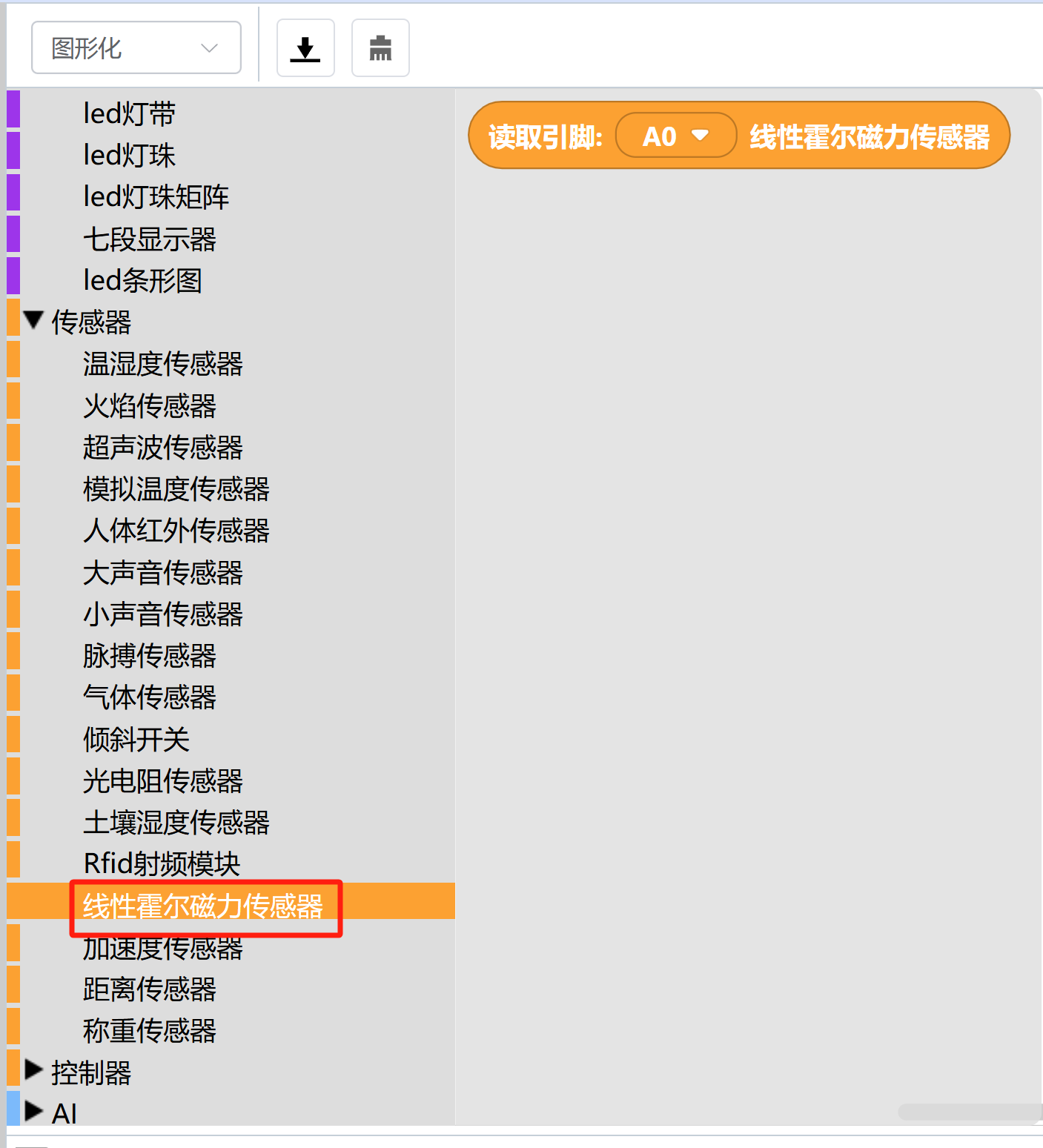

可在“传感器”中的“线性霍尔磁力传感器”，找到对应的图形化代码块。

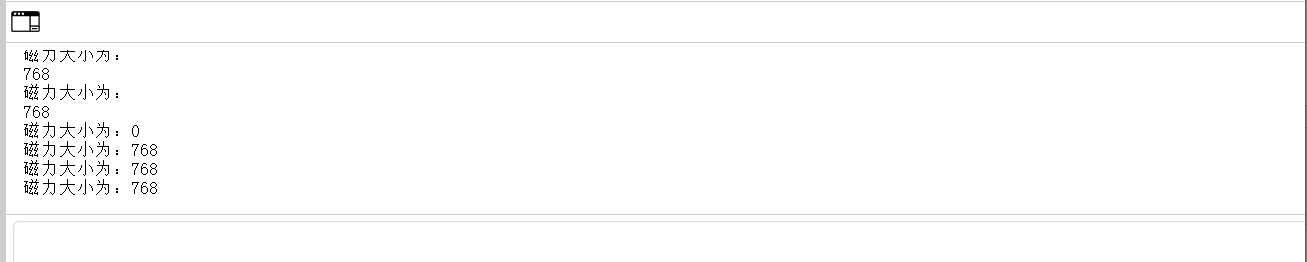

3.3 结果

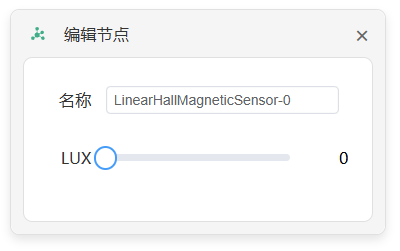

编写完控制程序，模拟运行后，单击元器件能够修改传感器感知数值

四、相关案例演示

正在开发中

五、相关课程链接

正在开发中
